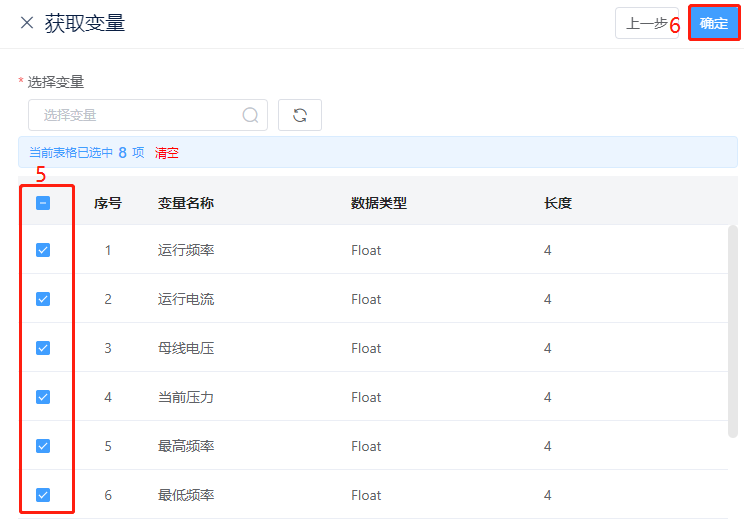

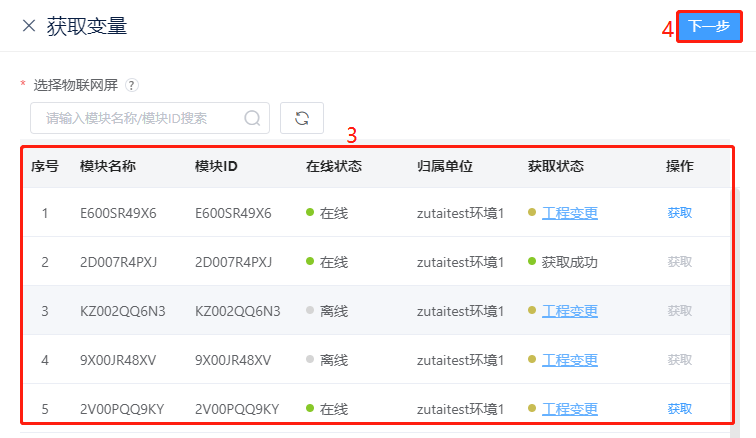

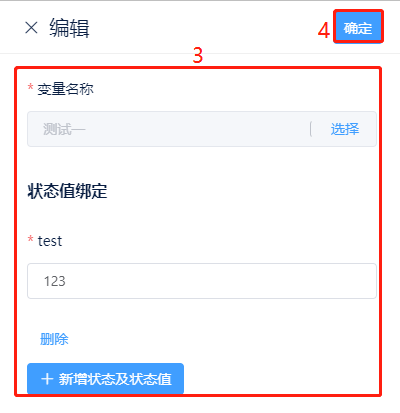

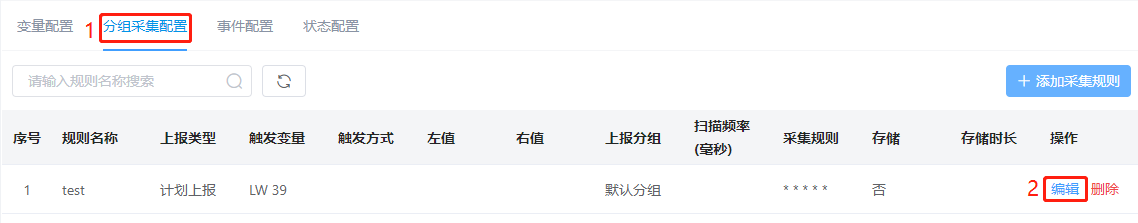

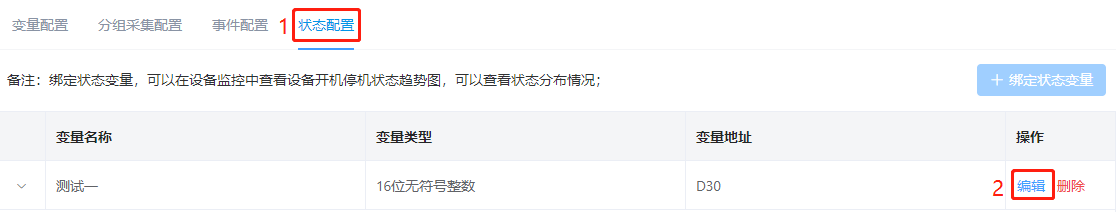

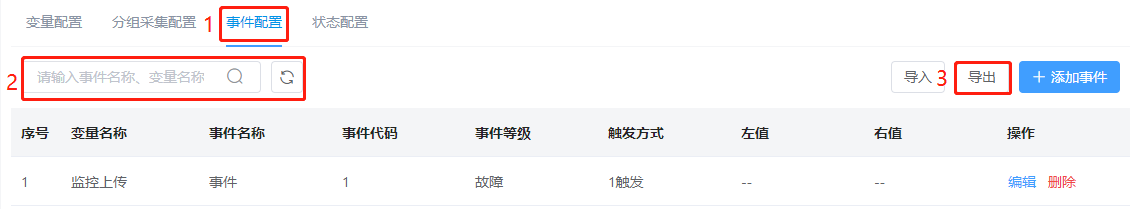

[TOC] # 配置HMI模板参数 ## 获取HMI变量 获取HMI控制器的变量。 前提条件 * 已在HMI控制器中完成变量的配置。 * 已在系统中完成对应IoT模块的添加，具体操作请参见IoT模块列表。 * 对应的IoT模块处于在线状态。 操作步骤 1. 登录汇川设备服务平台，选择“采集管理>采集模板”，进入“采集模板”页面。 2. 选择需要配置的HMI采集模板行，单击“操作”列的“配置模板”，进入配置页面。  3. 选择“变量配置”页签，单击右上角的“获取变量”，进入“获取变量”页面。  4. 选择对应的IoT模块，单击右上角的“下一步”。  5. 勾选对应的变量，单击右上角的“确定”，即可完成变量的获取。  > 说明：若HMI控制器中的变量发生了变量，支持在“获取变量”页面，单击对应的IoT模块信息行中“操作”列中的“获取”，获取最新的变量。 ## 编辑变量 支持修改系统中获取的变量。 前提条件 已完成HMI控制器变量的获取，具体请参见获取变量。 相关限制 * 不支持修改变量的“变量类型”、“数据类型”和“变量名称”。 * 当前的操作仅修改了系统中获取的变量，不会改变HMI控制器中配置的变量。 操作步骤 1. 登录汇川设备服务平台，选择“采集管理>采集模板”，进入“采集模板”页面。 2. 选择想要修改变量的HMI采集模板行，单击“操作”列的“配置模板”，进入配置页面。  3. 选择“变量配置”页签，单击需要修改的变量行的“操作”列中的“编辑”，进入“编辑变量”页面。  4. 修改相关参数。 5. 单击右上角的“确定”，即可完成变量的修改。  ## 删除变量 支持删除系统中获取的变量。 相关限制 * 如果变量中的数据项正在被事件代码使用，则不能被删除，删除时系统将提示“操作失败：名称为XXX的变量数据项，正在被事件代码使用中”。 * 删除会改动监控配置，包括集中监控页面设备中的监控项、监控详情分组中使用的变量、历史数据中使用的变量和看板中使用的变量都会被删除，且数据将无法恢复。 * 当前的操作仅删除了系统中获取的变量，不会改变HMI控制器中配置的变量；若想再次监控对应的变量，重新获取即可。 操作步骤 1. 登录汇川设备服务平台，选择“采集管理>采集模板”，进入“采集模板”页面。 2. 选择删除变量的HMI采集模板行，单击“操作”列的“配置模板”，进入配置页面。  3. 选择“变量配置”页签，单击想要删除的变量行“操作”列中的“删除”。 4. 单击删除提示框中的“确定”，即可删除变量。  ## 配置分组 支持配置分组。 操作步骤 1. 登录汇川设备服务平台，选择“采集管理>采集模板”，进入“采集模板”页面。 2. 选择想要配置分组的HMI采集模板行，单击“操作”列的“配置模板”，进入配置页面。  3. 选择“变量配置”页签，单击右上角的“配置分组”。 4. 单击“新建分组”，输入分组名称，然后单击图标。 5. 单击“确定”，即可完成分组的配置。  # 配置HMI分组采集 分组采集主要是配置HMI数据上报的规则，用于数据统计中的数据分析。 ## 添加采集规则 添加采集规则。 前提条件 已配置变量，且变量中已添加分组。配置变量具体操作请参见配置变量。 相关限制 一个HMI的采集模板最多支持添加20个分组。 操作步骤 1. 登录汇川设备服务平台，选择“采集管理>采集模板”，进入“采集模板”页面。 2. 选择需要配置的采集模板行，单击“操作”列的“配置模板”，进入配置页面。  3. 选择“分组采集配置”页签，单击右上角的“添加采集规则”，进入“添加采集规则”页面。  4. 配置相关参数，单击右上角的“确定”，即可完成采集规则的添加。  <div class="param-table11"> | 参数 | 描述 | | --- | --- | | 规则名称 | 用于标识采集规则的名称。 <br />取值范围：1~20个字符 | | 上报类型 | 用于标识采集规则的上报类型。 取值范围：变化上报、计划上报、变化和计划上报 | | 触发变量 | 用于标识触发采集规则的变量。 | | 上报分组 | 用于标识上报采集规则的分组。配置该参数时，必选先配置HMI变量中“分组” 的参数。 | | 上报任务 | 用于标识“计划上报”的上报规则。 <br />说明：当“上报类型”取值为“计划上报”或“变化和计划上报”时，才需要配置该参数。 | | 扫描频率 | 用于标识扫描采集数据的频率。 取值范围：10000~60000ms | | 是否存储 | 用于标识是否存储采集数据。 <br />取值范围：存储、不存储 <br />说明：若不存储采集数据，则无法查看对应设备的历史数据。 | | 存储时间 | 用于标识采集数据存储的时间。 <br />取值范围：12个月 <br />说明：当“是否存储”取值为“存储”时，才需要配置该参数。 | ## 编辑采集规则 根据需要编辑采集规则。 相关限制 若分组采集规则已被绑定使用，编辑后，需要重新绑定。 操作步骤 1. 登录汇川设备服务平台，选择“采集管理>采集模板”，进入“采集模板”页面。 2. 选择需要配置的采集模板行，单击“操作”列的“配置模板”，进入配置页面。  3. 选择“分组采集配置”页签，单击想要修改的采集规则行的“操作”列中的“编辑”，进入“编辑采集规则”页面。  4. 修改对应的采集规则参数，单击右上角的“确定”，即可完成采集规则的编辑。  ## 删除采集规则 支持删除采集规则。 相关限制 正在被使用的分组采集规则，不支持删除。 操作步骤 1. 登录汇川设备服务平台，选择“采集管理>采集模板”，进入“采集模板”页面。 2. 选择需要配置的采集模板行，单击“操作”列的“配置模板”，进入配置页面。  3. 选择“分组采集配置”页签，单击想要修改的采集规则行的“操作”列中的“删除”。 4. 单击删除提示框中的“确定”，即可删除采集规则。  # 配置HMI事件 HMI事件配置主要是对传输方式为“变化上传”的HMI变量进行事件设置，支持多种事件等级，对应的等级支持多种提醒方式。列表主要展示当前采集模板中已添加的事件项，包括事件名称、事件代码、事件等级、触发方式等信息。 ## 添加事件 添加变量的事件。 前提条件 * 已完成HMI变量的配置，具体操作请参见配置HMI变量。 * 已添加事件的等级，具体操作请参见事件等级。 相关限制 * 同一个HMI采集模板中，事件名称必须唯一。 * 当HMI变量的“数据类型”为“8位无符号整数”、“16位无符号整数”或“32位无符号整数”，才能选择按照bit位的方式上报事件，即“触发方式”取值为“0按位触发”或“1按位触发”。 * 一个采集模板最多配置300个事件。 操作步骤 1. 登录汇川设备服务平台，选择“采集管理>采集模板”，进入“采集模板”页面。 2. 选择需要配置的HMI采集模板行，单击“操作”列的“配置模板”，进入配置页面。  3. 选择“事件配置”页签，单击右上角的“添加事件”，进入“添加事件”页面。  4. 配置相关参数，单击右上角的“确定”，即可完成事件的添加。  | 参数 | 描述 | | --- | --- | | 事件名称 | 用于标识事件的名称，该参数唯一，不可重复。<br />取值范围：1~50个字符 | | 变量名称 | 用于标识连接变量的名称。 若需要配置该参数，必须先配置HMI变量。 | | 事件代码 | 用于标识用户自定义的事件对应的代码，默认值为1。<br />举例：汇川电梯事件代码E01、E02、E03等。 <br />取值范围：1~50个字符 | | 事件等级 | 用于标识事件的等级。 若需要配置该参数，必须先配置事件等级。 | | 触发方式 | 用于标识事件触发的条件。 <br />取值范围：不触发、大于(左值)、小于(右值)、等于(左值)、范围内、范围外、0按位触发、1按位触发 <br />说明：当变量的“数据类型” 为“8位无符号整数”、“16位无符号整数”或“32位无符号整数”时，“触发方式”才能选择“0按位触发” 或“1按位触发”。当取值为“0按位触发” 或“1按位触发”时，即按照bit位的方式上报事件，其它情况则按照字元件的方式上报事件。 | | 左值 | 用于标识触发事件临界值的左值。 当“触发方式”取值为“大于(左值)” 、“等于(左值)” 、“范围内” 或“范围外” 时，才需要配置该参数。 | | 右值 | 用于标识触发事件临界值的右值。 当“触发方式”取值为“小于(右值)” 、“范围内” 或“范围外” 时，才需要配置该参数。 | | 原因 | 用于描述事件发生的原因。<br />取值范围：1~30个字符 | | 对策 | 用于描述事件的解决措施等。<br />取值范围：1~30个字符 | ## 编辑事件 支持修改事件。 操作步骤 1. 登录汇川设备服务平台，选择“采集管理>采集模板”，进入“采集模板”页面。 2. 选择需要配置的采集模板行，单击“操作”列的“配置模板”，进入配置页面。  3. 选择“事件配置”页签，单击需要修改的事件行的“操作”列中的“编辑”，进入编辑页面。  4. 修改相关参数，单击右上角的“确定”，即可完成事件的修改。  ## 导入事件 若需要配置大量的事件，用户可以根据事件模板编辑对应的事件信息，使用导入功能导入编辑好的模板，完成事件的批量导入。 相关限制 * 导入事件时，当前事件内容以导入的文件为准。 * 一个采集模板最多导入300个事件。 * 一个变量最多导入50个事件。 操作步骤 1. 登录汇川设备服务平台，选择“采集管理>采集模板”，进入“采集模板”页面。 2. 选择需要配置的采集模板行，单击“操作”列的“配置模板”，进入配置页面。  3. 选择“事件配置”页签，单击右上角的“导入”，进入“事件导入”页面。  4. 单击模板下载按钮，将模板文件保存到本地，修改后保存。 5. 单击“选择文件”按钮，选择修改后的文件。 6. 单击“确定”，完成事件的导入。  ## 导出事件 支持导出所有的事件。 操作步骤 1. 登录汇川设备服务平台，选择“采集管理>采集模板”，进入“采集模板”页面。 2. 选择需要配置的采集模板行，单击“操作”列的“配置模板”，进入配置页面。  3. 选择“事件配置”页签，单击右上角的“导出”，即可导出事件。  ## 删除事件 支持删除事件。 操作步骤 1. 登录汇川设备服务平台，选择“采集管理>采集模板”，进入“采集模板”页面。 2. 选择需要配置的采集模板行，单击“操作”列的“配置模板”，进入配置页面。  3. 选择“事件配置”页签，单击需要删除的事件行的“操作”列中的“删除”。 4. 单击删除提示框中的“确定”，即可删除事件。
