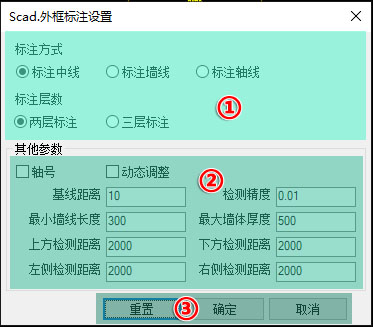

[](https://www.myhuituyuan.com/) # # **一、工具介绍** >[info]**※默认命令：**DK**** **※系统完整命令：**SD\_DK**** >[info]**※快速标注外框尺寸** # ## **①视频教程** <iframe src="//player.bilibili.com/player.html?aid=898623528&bvid=BV1gN4y1M7XV&cid=783526301&page=63" scrolling="no" border="0" frameborder="no" framespacing="0" allowfullscreen="true" width=935 height=580> </iframe> # # **二、对话框介绍**  >[info]### **☛版块①功能介绍** > #### 1. 标注方式：标注中线、标注墙线、标注轴线。 > #### 2. 标注层数：两层标注、三层标注。 >[info]### **☛版块②功能介绍** > #### 1. 轴号：可设置标注轴号。 > #### 2. 动态调整：勾选可通过鼠标移动控制标注的位置。 > #### 3. .标注的检测距离设置和标注样式的部分设置功能。 >[info]### **☛版块③功能介绍** > #### 1. 重置：点击恢复至超绘默认设置。 > #### 2. 确定：设置完成的确认按钮及使用按钮。 > #### 3. 取消：取消当前设置并且关闭对话框。 # # **三、操作介绍** ## **①绘制外框标注** > #### 1. 输入DK,再次输入S进入设置对话框，进行外框的标注设置，设置完成点击确定进入图纸空间，框选需要标注的图纸，空格确定（如勾选了动态调整可通过鼠标控制标注的位置），绘制完成。 # >[info]# **>>注意事项<<** >[danger]※在勾选标注样式时，要注意勾选轴号标注只针对轴线标注，对墙线无效。 ※在勾选三层标注时，超绘会自动识别对象，如不满足三层标注条件将会取消标注。 #
