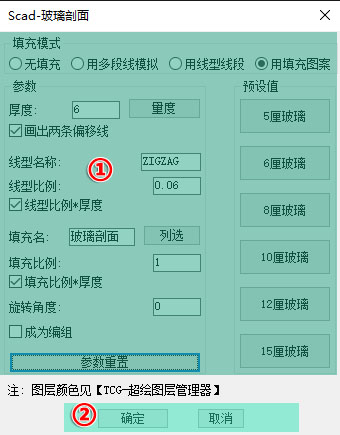

[](https://www.myhuituyuan.com/) # # **一、工具介绍** >[info]**※默认命令：**BLP**** **※系统完整命令：**SD\_BLP**** **※子命令：设置（**S**）** >[danger]**记忆法则：**BLP**-“玻璃剖”的拼音首字母** >[info]**※快速绘制玻璃剖面** # ## **①视频教程** <iframe src="//player.bilibili.com/player.html?aid=898623528&bvid=BV1gN4y1M7XV&cid=781431276&page=58" scrolling="no" border="0" frameborder="no" framespacing="0" allowfullscreen="true" width=935 height=580> </iframe> # # **二、对话框介绍**  >[info]### **☛版块①功能介绍** > #### 1. 填充模式：无填充、用多线段模拟、用线型线段、用填充图案。 > #### 2. 参数设置:玻璃的厚度、是否画出两条偏移线。 > #### 3. 线型的自定义名称及比例的设置。 > #### 4. 自定义设置填充样式。 > #### 5. 勾选是否成为编组。 > #### 6. 预设值：超绘内置的玻璃剖面厚度，可直接使用。 >[info]### **☛版块②功能介绍** > #### 确定：设置完成的确认按钮及使用按钮。 > #### 取消：取消当前设置及关闭对话框。 # # **三、操作介绍** ## **①绘制方式** > #### 1. 输入BLP,再输入S进入参数设置，设置完成点击确定进入图纸空间(或直接进入下一步)，点击第一个插入点，再点击第二个点，通过鼠标控制绘制完成的方向(或者子命令A中线偏移)，空格或左键确定，绘制完成。 # >[info]# **>>注意事项<<** >[danger]※绘制时注意图层是否开启。 ※填充的比例设置不要太大。 #
