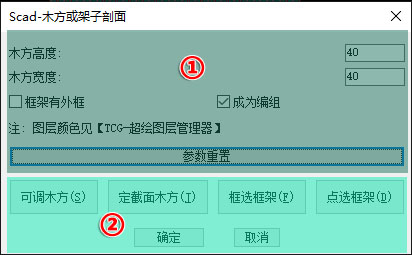

[](https://www.myhuituyuan.com/) # # **一、工具介绍** >[info]**※默认命令：**MF**** **※系统完整命令：**SD\_MF**** **※子命令：可调木方（**S**）、定截面木方（**I**）、框选框架（**F**）、点选框架（**D**）** >[danger]**记忆法则：**MF**-【木方】拼音首字母** >[info]**※快速绘制木方或架子剖面** # ## **①视频教程**  # # **二、对话框介绍**  >[info]### **☛版块①功能介绍** > #### 1. 木方的高度和宽度设置和木方的外框线选择。 > #### 2. 勾选木方是否成为编组。 > #### 3. 点击参数重置可回到初始参数。 >[info]### **☛版块②功能介绍** > #### 1. 可调木方（S）：自定义绘制木方。 > #### 2. 定截面木方（I）：绘制固定尺寸的截面木方。 > #### 3. 框选框架（F）：自定义绘制木方框架。 > #### 4. 点选框架（D）:在封闭区域中绘制木方。 > #### 5. 确定：命令的确定和使用按钮。 > #### 6. 取消：设置的取消与关闭对话框按钮。 # # **三、操作介绍** ## **①绘制方式** > #### 1. 可调木方（S）：参数设置完毕，点击可调木方进入图纸空间，点击插入的第一点输入长度，再点击第二点输入宽度，（或通过鼠标控制），绘制完成。 > #### 2. 定截面木方（J）：参数设置完毕，点击定截面木方进入图纸空间，鼠标左键单击插入的点，然后可以通过鼠标移动（或输入子命令Z）控制木方截面插入的方向，最后空格，完成绘制。 > #### 3. 框选框架（F）：参数设置完毕，点击框选框架进入图纸空间，再点击插入的第一点位置，然后第二点两点矩形绘制木方框架，绘制完成。 > #### 4. 点选框架（D）: 参数设置完毕，点击点选框架进入图纸空间，再点选封闭的空间内部，完成绘制。 # >[info]# **>>注意事项<<** >[danger]※在进行木方绘制的时候必要的图层需要开启。 ※建议勾选成组方便修改。 #
