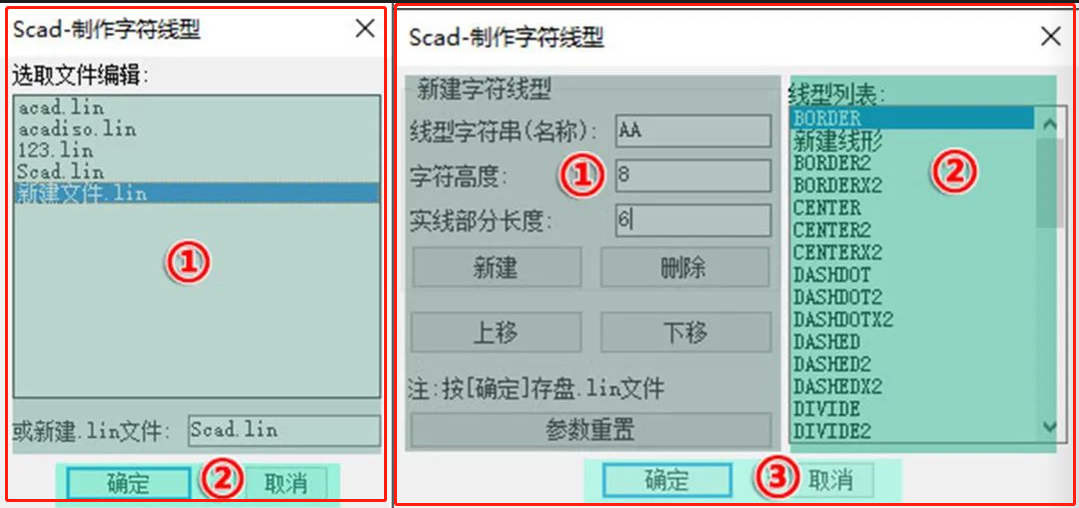

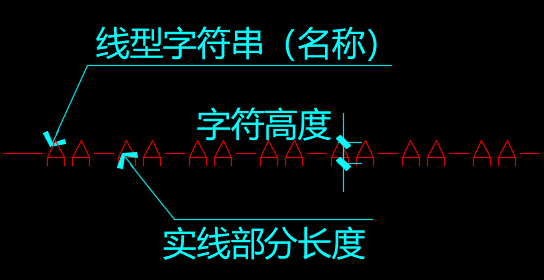

[](https://www.myhuituyuan.com/) # # **一、工具介绍** >[info]**※默认命令：**MLT**** **※系统完整命令：**SD＿MMT**** >[danger]**记忆法则：**MLT**(“Make Linetype”制作线型）** >[info]**※自定义制作字符线型** # ## **①视频教程** <iframe src="//player.bilibili.com/player.html?aid=898623528&bvid=BV1gN4y1M7XV&cid=778384586&page=12" scrolling="no" border="0" frameborder="no" framespacing="0" allowfullscreen="true" width=935 height=580> </iframe> # # **二、对话框介绍**  >[info]### **☛版块①功能介绍** > #### ①线型文件库 > ####   a）选择系统线型文件或添加自定义线型文件。 > #### ②综合按钮 > ####   a）进入子窗口对话框或取消命令 >[info]### **☛版块②功能介绍** > #### ①新建字符线型的设置 > ####   a）线型字符串（名称）：线型的文件名称和线型中的字符串（详情见下图）。 > ####   b）字符高度：线型中字符串的高度（详情见下图）。 > ####   c）实线部分长度：线型中实线的长度（详情见下图）。 > ####  > #### d）新建：添加新建线型。 > ####   e）删除：删除单个线型 > ####   f）上移：线型名称向上方移动。 > ####   g）下移：线型名称向下方移动。 > ####   h）下移：线型名称向下方移动。 > ####    i）参数重置：线型的设置界面恢复到默认状态。 > #### ②线型列表 > ####   a）线型文件的线型列表 > #### ③综合按钮 > ####   a）确定：设置完成的确认按钮。 > ####   b）取消：取消设置并关闭对话框。 # # **三、操作介绍** ## **①制作字符线型** > #### 1. 选择超绘内置的线型文件或自定义添加一个文件，点击确定进入子窗口设置线性字符串（名称）、字符高度、实线部分长度，点击新建，最后点击确认完成制作。 # >[info]# **>>注意事项<<** >[danger]※新建线型设置完成后，不要忘记点击确定。 ※ 如果出现命令框提示（lin文件被修改，是否存盘）则代表刚才设置完没有点击确定。 #
