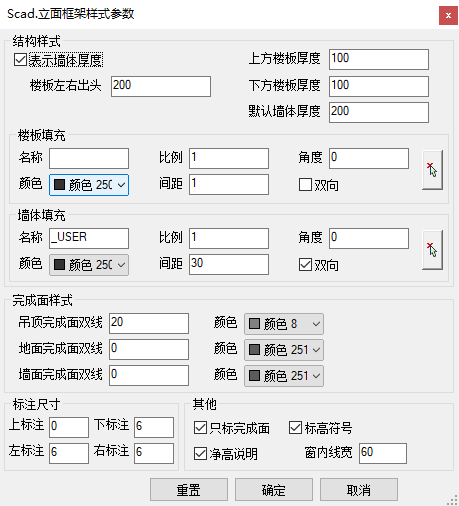

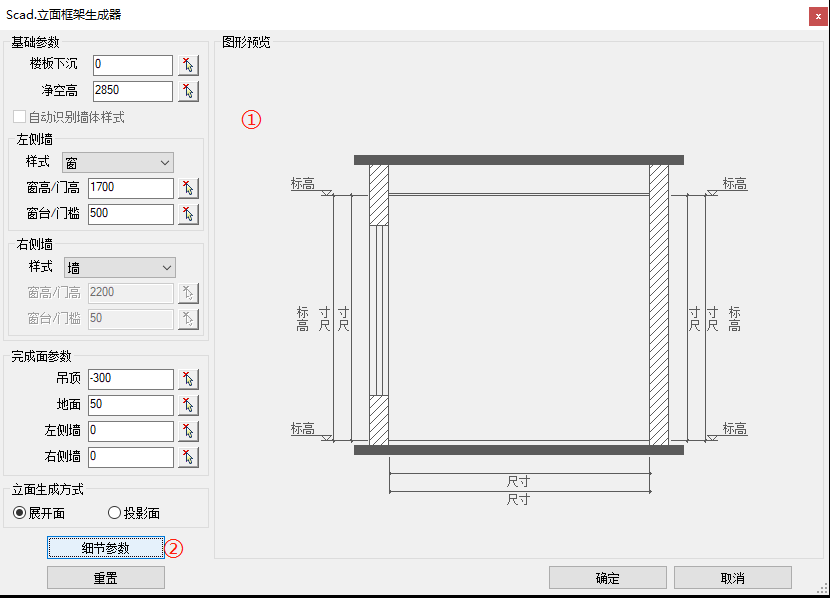

[](https://www.myhuituyuan.com/) # # **一、工具介绍** >[info]**※默认命令：**LKJ**** **※系统完整命令：**SD\_LKJ**** **※分命令：选择多段线（**S**）、设置（**C**）** >[danger]**记忆法则：**LKJ**-【立框架】拼音首字母** >[info]**※快速绘制立面框架图** # ## **①视频教程** <iframe src="//player.bilibili.com/player.html?aid=561773863&bvid=BV1xe4y1i7LC&cid=866885693&page=1" scrolling="no" border="0" frameborder="no" framespacing="0" allowfullscreen="true" width=935 height=580> </iframe> # # **二、对话框介绍**   >[info]### **☛版块①功能介绍** > #### 1. 楼板下沉：自定义参数。 > #### 2. 净空高：自定义参数。 > #### 3. 左侧墙样式：（墙、看线、窗、飘窗、门）以及窗台  门槛的高度。 > #### 4. 右侧墙样式：（墙、看线、窗、飘窗、门）以及窗台门槛的高度。 > #### 5. 完成面参数设置：吊顶、地面、左侧墙、右侧墙的参数设置。 > #### 6. 立面的生成方式：展开面、投影面。 > #### 7. 重置：恢复至超绘默认系统配置。 > #### 8. 图形预览界面。 > #### 9. 综合按钮功能。 >[info]### **☛版块②功能介绍** > #### 1. 结构样式：设置楼板墙体各个方向（左右、上方、下方、默认）的厚度参数。 > #### 2. 楼板填充：设置楼板的填充参数。（填充样式、比例、角度、颜色、间距、角度、双向填充） > #### 3. 墙体填充：设置墙体的填充参数。（填充样式、比例、角度、颜色、间距、角度、双向填充） > #### 4. 完成面样式：设置完成面的双线距离和颜色。（吊顶完成面、地面完成面、墙面完成面） > #### 5. 标注尺寸：设置立面框架两侧的标注位置。 > #### 6. 其他：设置需要添加标注的位置（完成面、标高符号、净高说明）及窗内线宽。 > #### 7. 重置：恢复超绘内置设置。 > #### 8. 确定：设置完成的确认按钮。 > #### 9. 取消：取消设置或关闭当前对话框。 # # **三、操作介绍** ## **①两种绘制方式** > #### 1. 选择多段线：输入LKJ然后空格，再次输入C进入设置对话框，设置好参数，点击确定进入图纸空间，再次输入S, 再点击提前在平面中绘制好的多段线，然后左键点击立面图的插入点，操作完成。 > #### 2. 手动点击绘制：输入LKJ然后空格，再次输入C进入设置对话框，设置好参数，点击确定进入图纸空间。然后选择需要绘制立面的平面区域，按从左往右的顺序依次点击墙线两点，然后点击中间需要绘制的辅助线的点，最后点击右边的墙线或其它，然后再选择立面图的插入点，操作完成。 # >[info]# **>>注意事项<<** >[danger]※选择多段线绘制立面框架时，多段线上的每个顶点都应与需要绘制的立面图相对应才能准确绘制出立面框架图。 ※选择多段线时除了两侧的墙体点或看线点，中间的顶点会判定为辅助线。 #
