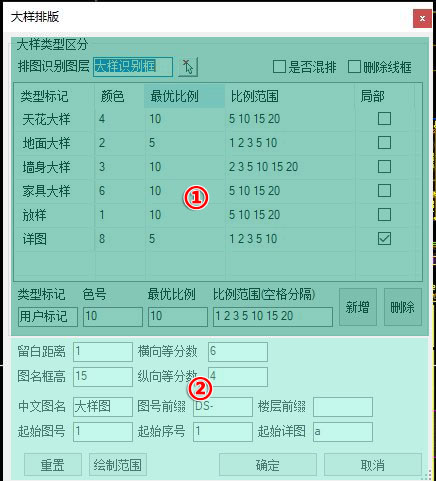

[](https://www.myhuituyuan.com/) # # **一、工具介绍** >[info]**※默认命令：**DPB**** **※系统完整命令：**SD\_DPB**** >[info]**※快速对大样节点图纸进行排版装框** # ## **①视频教程** <iframe src="//player.bilibili.com/player.html?aid=431800100&bvid=BV1HG411L7Mi&cid=866878478&page=1" scrolling="no" border="0" frameborder="no" framespacing="0" allowfullscreen="true"width=935 height=580> </iframe> # # 二、对话框介绍  >[info]### **☛版块①功能介绍** > #### 1. 排版识别图层：大样排版识别范围的框线图层。 > #### 2. 是否混排：不同类型的大样节点一起混排，以达到图纸铺满。 > #### 3. 删除线框：是否删除绘制范围的线框。 > #### 4. 大样类型的排版比例：设置大样排版的比例及勾选是否有详图排版。 > #### 5. 自定义大样排版类型及比例：可以自定义添加删除大样类型，并设置线框颜色及排版比例等。 >[info]### **☛版块②功能介绍** > #### 1. 留白距离：大样节点图在图框中和分割线的距离。 > #### 2. 图名框高：设置图名框的高度。 > #### 3. 横向纵向等分数：排版时横向纵向的分割数。 > #### 4. 图框图名图号的设置：中文图名，及图号的前缀、楼层前缀，起始图号、起始序号、起始详图。 > #### 5. 重置：恢复至超绘的默认设置。 > #### 6. 绘制范围：点击开始绘制大样图纸排版的区域范围。 > #### 7. 确定：确定当前设置及使用按钮。 > #### 8. 取消：取消当前设置并关闭对话框。 # **三、操作介绍** ## **①大样排版操作介绍** > #### 1. 输入DPB然后空格，点击绘制范围，进入图纸空间，两点矩形绘制排版范围，右键切换大样类型，左键点击确定，绘制范围完成后点击空格，再次回到对话框，设置排版的参数，比例，设置完成，点击确定，然后框选绘制了排版范围的图纸，点击一个插入点，等待图纸生成，操作完成。 # >[info]# **>>注意事项<<** >[danger]※如大样排版图纸还未进行标注，那么在设置留白距离时就要设置数值，系统默认为1。 ※大样排版的比例是按设置中的比例进行一一对应的，如设置的比例参数或者绘制范围过大不足以排版，系统夸将会提示。 ※在设置中不勾选混排，系统将会按照大样类型进行分类。 #
