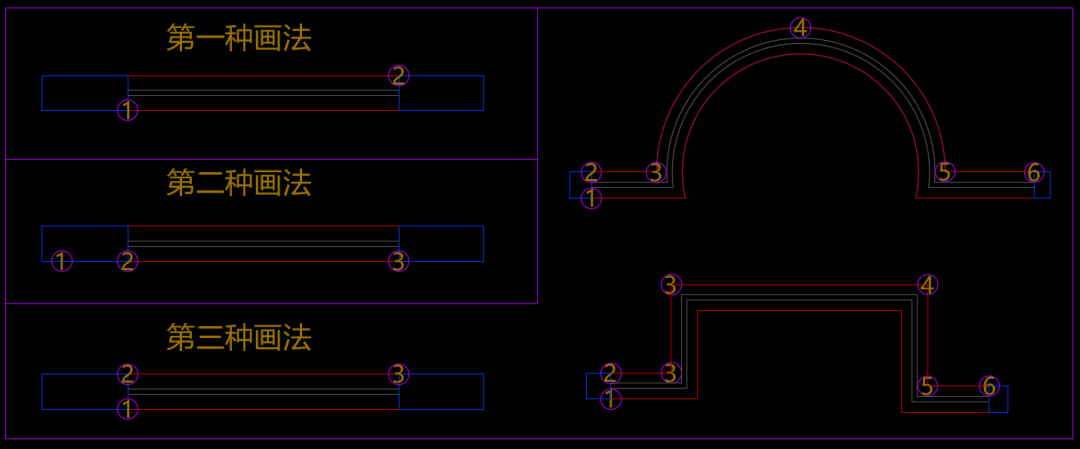

[](https://www.myhuituyuan.com/) # # **一、工具介绍** >[info]**※默认命令：**PLG**** **※系统完整命令：**SD\_PLG**** **※子命令：设置（**S**），无参模式（**N**）,详细参数（**X**）** >[danger]**记忆方式：**PLG**-（平栏杆的首字母)** >[info]**※平面栏杆的快速绘制** # ## **①视频教程** <iframe src="//player.bilibili.com/player.html?aid=898623528&bvid=BV1gN4y1M7XV&cid=779517114&page=38" scrolling="no" border="0" frameborder="no" framespacing="0" allowfullscreen="true" width=935 height=580> </iframe> # # **二、操作介绍**  ## **①平面栏杆的参数模式** > #### 1. 输入命令PLG，再输入S进入参数设置，再输入对应参数模式的子命令（ N无参模式、X详细参数模式），准备绘制栏杆。 ## **②平面栏杆的绘制方式** > #### 1. 两点矩形绘制：输入PLG,然后输入S设置好参数模式，点击选择需要绘制栏杆的第一个点，再点击第二个点进行两点矩形框选绘制，然后空格，绘制完成。 > #### 2. 三点定距绘制: 输入PLG,然后输入S设置好参数模式，在一段直线墙线上连续点击三个点，其中第一点到第二点是确定栏杆一侧墙的距离，第二点到第三点是确定的栏杆的长度，点击空格，绘制完成。 > #### 3. 二点定宽绘制：输入PLG,然后输入S设置好参数模式，点击第一点然后第二点确定所画栏杆的厚度，出现分命令（圆弧A、半宽H、长度L、放弃U、宽度W、）如果是直栏杆，直接点击下一点，确定栏杆的长度，空格，绘制完成。 > #### 4. 转角异形栏杆两点定宽绘制：输入CH,然后输入S设置好参数模式，点击第一点然后第二点确定所画栏杆的厚度，出现分命令（圆弧A、半宽H、长度L、放弃U、宽度W、）如果是转角栏杆，沿着转角栏杆最外侧的线段进行点击，最后空格，绘制完成。 > #### 5. 弧形栏杆两点定宽绘制：输入CH,然后输入S设置好参数模式，点击第一点然后第二点确定所画栏杆的厚度，出现分命令（圆弧A、半宽H、长度L、放弃U、宽度W、），输入A(圆弧)，再输入S(第二个点)，然后点取弧形上任意一点，再点取弧形栏杆的终点，（也可输入其他子命令如L直线继续绘制下一点）点击空格，绘制完成。 # >[info]# **>>注意事项<<** >[danger]※在绘制时要注意相关图层是否处于开启状态。  ※栏杆的第二种方式，在绘制超过350厚墙时，不能生成。 ※超绘不能绘制梯型栏杆 ※栏杆的线型颜色，可在TCG图层序号16、17更改。 #
