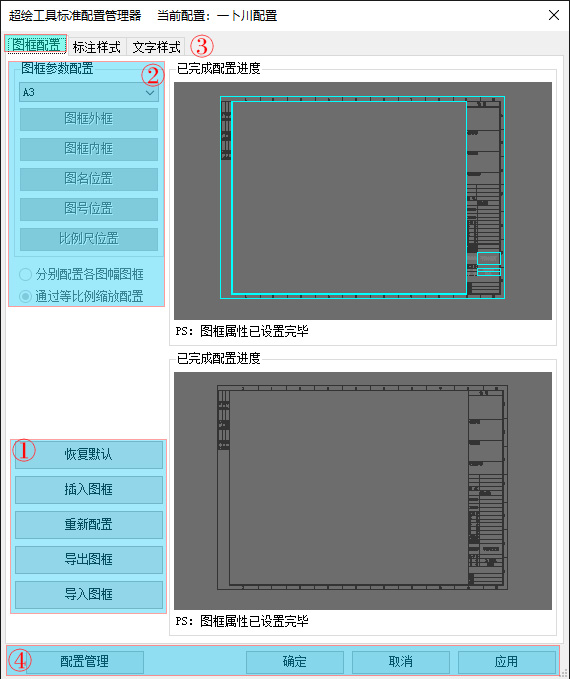

[](https://www.myhuituyuan.com/) # # **一、工具介绍** >[info]**※默认命令：**YY**** **※系统完整命令：**SD\_YY**** **※用于超绘系统内置图框、标注、文字样式的设置和配置的切换。** # ## **①视频教程** <iframe src="//player.bilibili.com/player.html?aid=689351868&bvid=BV1Bm4y1w7Ca&cid=866911247&page=1" scrolling="no" border="0" frameborder="no" framespacing="0" allowfullscreen="true" width=935 height=580> </iframe> # # **二、对话框介绍**  >[info]### **☛版块①功能介绍** > #### 1. 恢复默认：恢复超绘内置配置。 > #### 2. 插入图框：在选择图框大小插入图框。 > #### 3. 重新配置：重新配置自己的图框。 > #### 4. 导出图框：导出已经配置好的图库，分享给同事。 > #### 5. 导入图框：导入经超绘导出的图框。 >[info]### **☛版块②功能介绍** > #### 1. A3：选择图框的大小A4-A0。 > #### 2. 图库外框：图框外轮廓。 > #### 3. 图框内框：图框绘图区。 > #### 4. 图名位置：图纸名称的位置。 > #### 5. 图号位置：图纸编号的位置。 > #### 6. 比例尺位置：图纸比例的位置。 > #### 7. 分别配置各个图幅图框：单个图框配置。 > #### 8. 通过等比例缩放配置：按照一定比例缩放配置A4-A0图幅图框。 >[info]### **☛版块③功能介绍** > #### 1. 图框配置：配置图框。 > #### 2. 标注样式：配置标注样式。 > #### 3. 文字样式：配置文字样式。 > #### 4. 配置预览图：图框配置进度预览图。 >[info]### **☛版块④功能介绍** > #### 1. 配置管理器：设置当前配、当前图框、新建配置。 > #### 2. 取消：放弃当前设置。 > #### 3. 应用：设置完毕不关闭对话框。 # # **三、操作介绍** >[info]## **>>配置图框<<**  ## **①重新配置** > #### 1. 第一步吧需要配置的图框复制进CAD，在炸开图框。 > #### 2. 第二步在根据图中字符①-⑨依次操作（点击重新配置后会变为图框微调，步骤按需进行。 > #### 3. 第三步⑨号步骤可选确定也可选择应用按钮，区别在于确定按钮关闭当前窗口，应用保留窗口，取消放弃当前设置。 > #### 4. 余下配置按钮操作介绍： > ####   a)恢复默认：恢复到超绘内置图框。 > ####   b)插入图框：在A3栏选择图框大小A4-A0点击插入图框选择插入点左键点击。 > ####   c)导出图框：左键点击后可选全部导出或单张导出，设置导出位置确定即可。 > ####   d)导入图框：导入经超绘配置的图框,点击导入图框，选择图库文件的位置，确定即可。 ## **②配置管理器**  >[info]※选择当前的配置以及自动生成时图框的大小，新建与删除配置（导出、导入、确定、取消）同图框里的（导出、导入、确定、取消）意思相同。 # ## **③注意事项** >[danger]※原有图框及多行文字需炸开，原有图框内的图名、图号、比例尺需要删除。 ※当点击重新配置变成图框微调窗口时，可在设置图框时调整图名、图号、比例尺文字字体及方向大小及位置，然后再点完成。但要注意不能删除，不能修改属性标记，默认值等信息。 ※图框可导入导出，导入时必须为超绘图框或在超绘插件中配置的图框，导出的图框也必须从超绘导出。 ※如果出现图框配置错误或出现乱码，可点击恢复默认，重新设置图框。 ※配置完成替换图框，图框的会签栏不一样出现，文字重复可以用GB刷新属性块。 >[info]## **>>标注样式<<**  ## **①设置样式名称** > #### 1. 保存前缀名的格式，如XX-,或XXX-。 ## **②线** > #### 1. 根据绘图需要分别设置标注尺寸线的颜色、距离、两侧标记样式、及长短，如下图：  ## **③文字** > #### 1. 文字样式修改标注文字的大小，颜色，此板块字体样式无法更改。（图中尺寸线距离是文字到文字下方直线的距离）根据绘图需要修改标注箭头的大小及引线箭头样式） ## **④配置管理** > #### 1. 功能同图框配置板块、相同用法。 ## **⑤操作介绍** > #### 1. 两侧标记、引线箭头样式是右键选择样式，文字样式在上方的文字样式栏修改，其余的设置同CAD标注样式设置相同设置完成点击确定或应用保存设置。 # ## **⑥注意事项** >[danger]※文字样式需要选择电脑上有的样式。 ※导入配置时必须时超绘导出的。 >[info]## **>>文字样式<<**  ## **①设置字体样式** > #### 1. 标注文字样式：设置标注文字的字体及大小(注意；部分字体不能选大字体) > #### 2. 其他字体：设置除尺寸标注外其他超绘生成内容的字体，包括一些表格、引出符号等(注意：部分字体不能选大字体) ## **②配置管理** > #### 1. 功能同图框配置板块、相同用法。 ## **③操作介绍** > #### 1. 设置好自己的标注字体后点击确定完成配置。（导出、导入、重置、确定、取消、应用同图框操作一样。） # ## **④注意事项** >[danger]※文字的配置一定是电脑里有的文字样式，如电脑没有这种文字会出现乱码。 ※经过超绘配置的文字样式可以通过导出按钮导出文件，分享给同伴。 #
