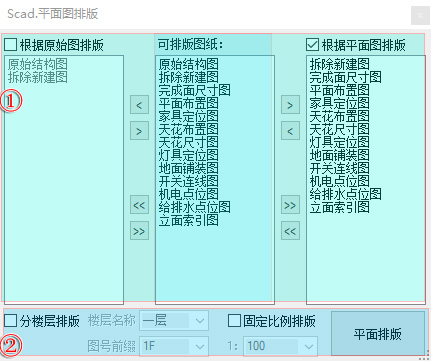

[](https://www.myhuituyuan.com/) # **一、工具介绍** > **※默认命令：**PB**** > **※系统完整命令：**SD\_PB**** > **记忆法则：**PB**\-【排版】拼音首字母** > **※生成平面排版** ## **①视频教程** <iframe src="//player.bilibili.com/player.html?aid=774315087&bvid=BV1614y1j7Qq&cid=866891121&page=1" scrolling="no" border="0" frameborder="no" framespacing="0" allowfullscreen="true"width=935 height=580> </iframe> # 二、对话框介绍  > ### **☛版块①功能介绍** > #### 1\. 中间为当前可排版的图纸。 > > #### 2\. 两侧可添加需要排版图纸，单图排版不勾选根据原始平面图排版。 > ### **☛版块②功能介绍** > #### 1\. 分楼层排版：设置楼层名称及图号前缀。 > > #### 2\. 固定比例排版：按照设定的比例进行排版。 # **三、操作介绍** ## **①快速对平面进行排版** > #### 1\. 输入PB进入设置面板，单图排版不勾选原始平面图，在可排版图里选择需要排版的图纸通过、《、》、添加，楼层多勾选分楼层排版设置层数，勾选固定比例（排版图统一比例）不勾选系统按一定比例缩放排版。 > > #### 2\. 设置完毕点击平面排版框选图纸空格转入布局空间选择插入的位置，完成排版。 > # **\>>注意事项<<** > ※排版时出现图纸不在视口中间时，可以用D孤立外框尺寸排版或者绘制最大包围矩形进行排版。 > ※排版前需要图层全部开启，最好先用合适的图框比例手动排版一张，在进行一键排版。 > ※如需增加排版的图纸可以在KJL配置管理器里增加图纸。
