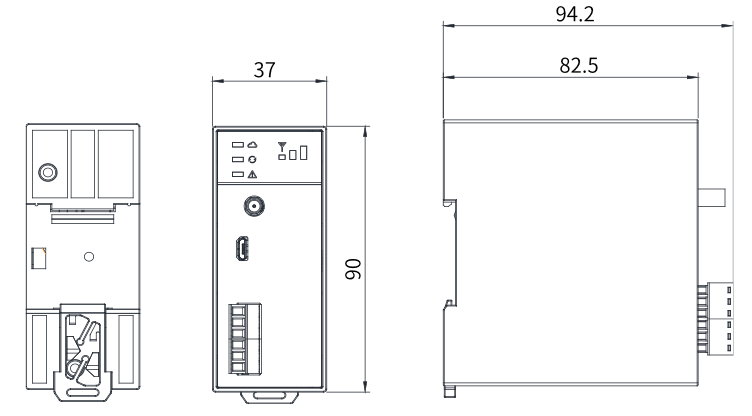

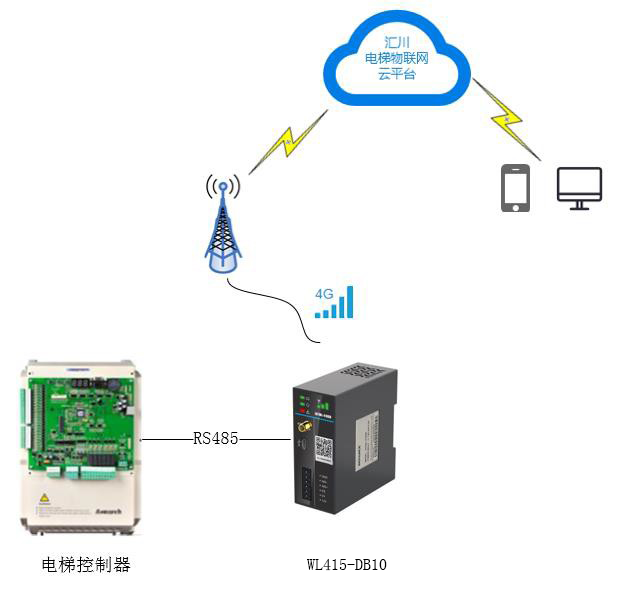

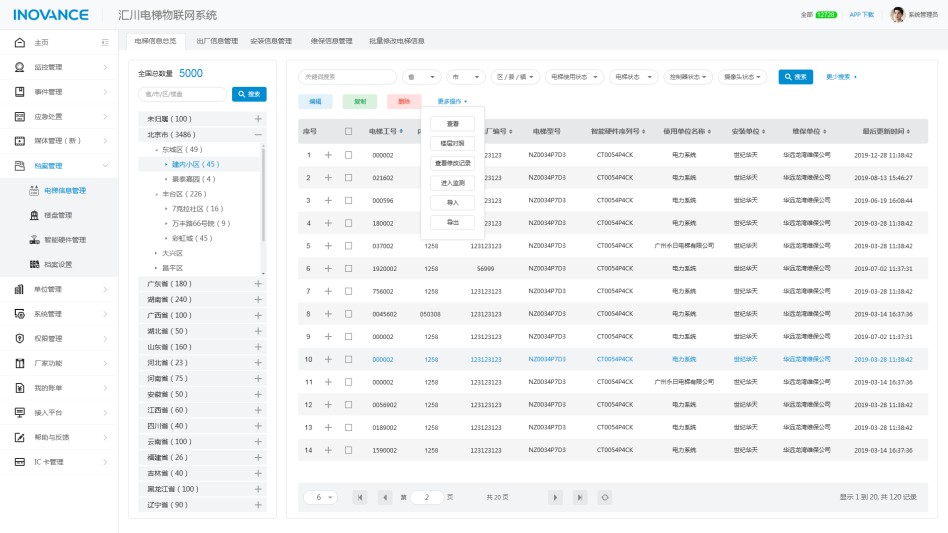

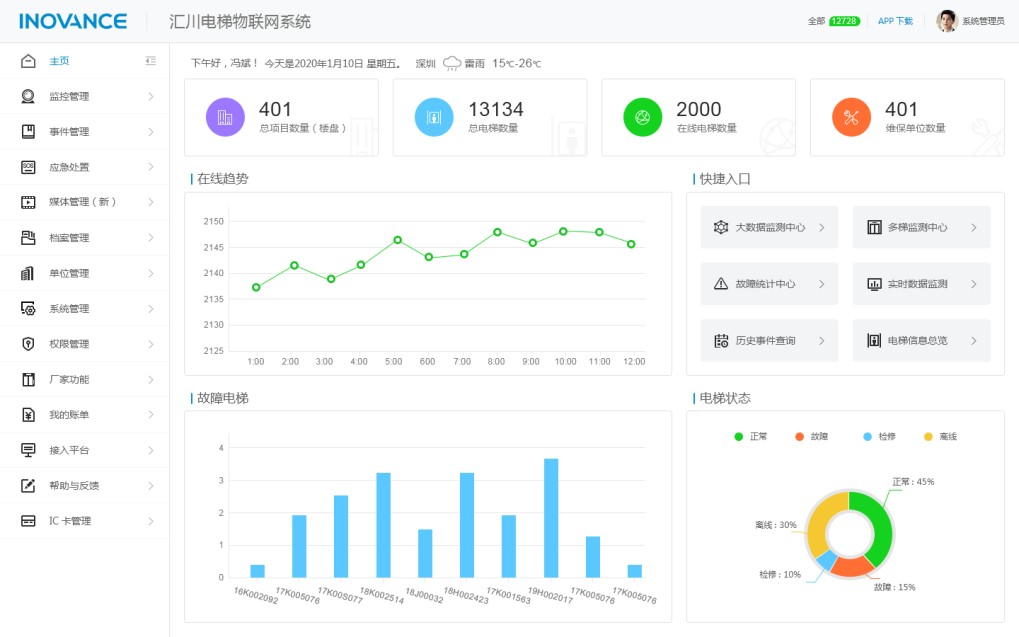

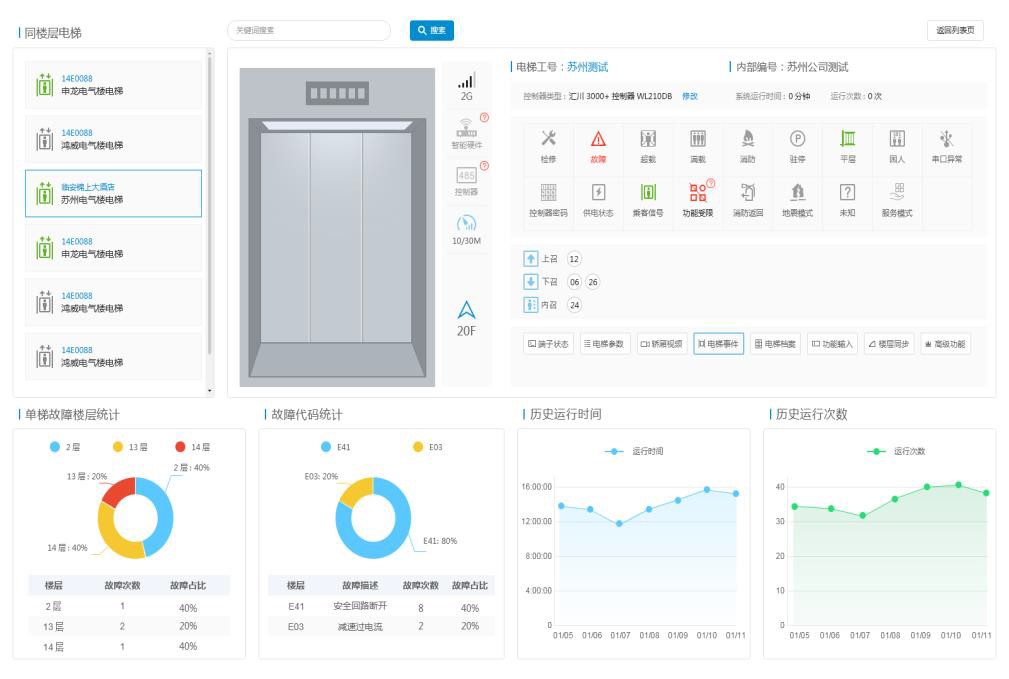

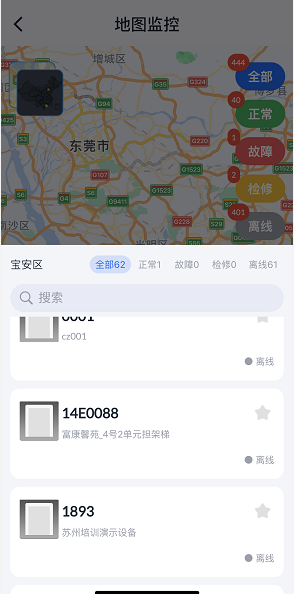

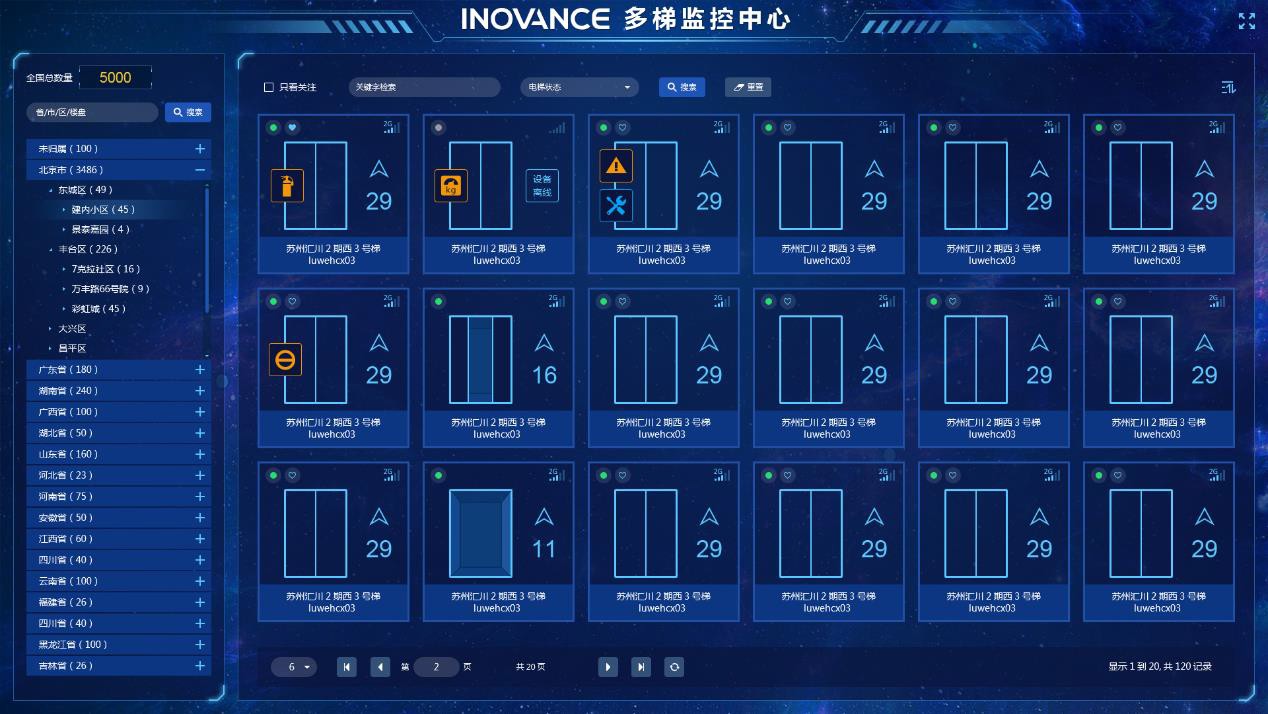

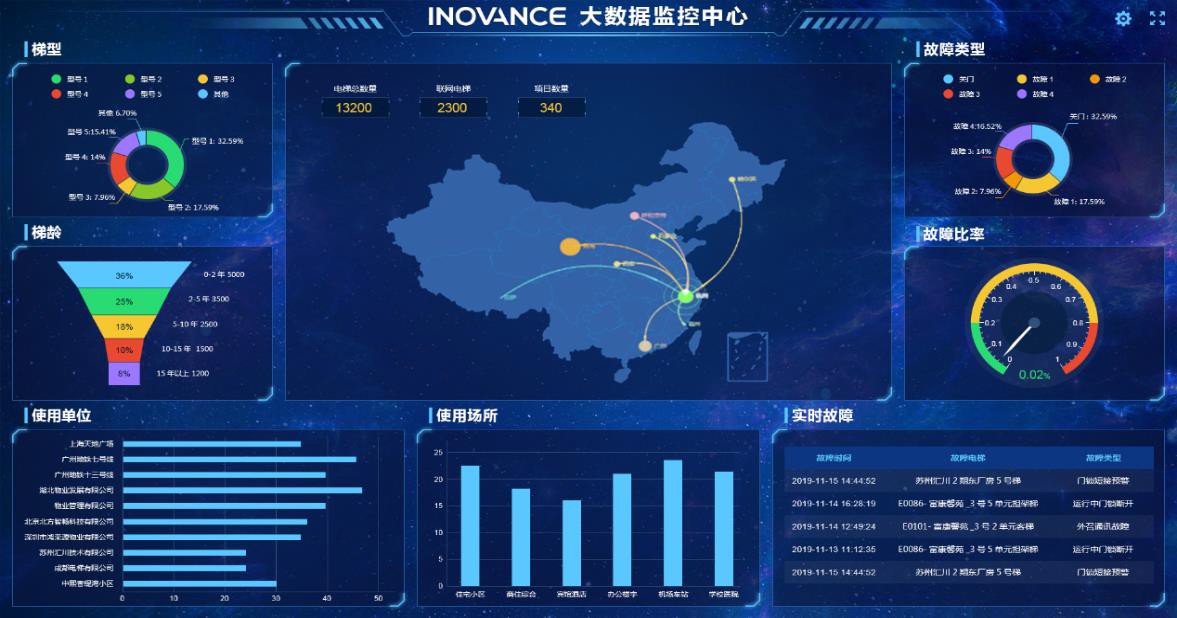

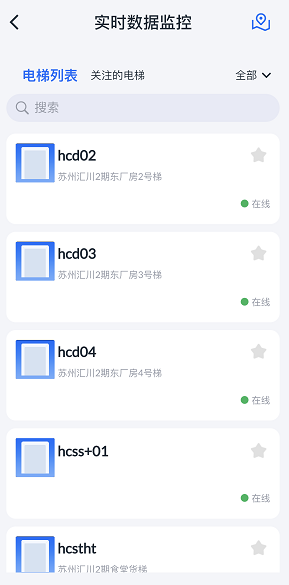

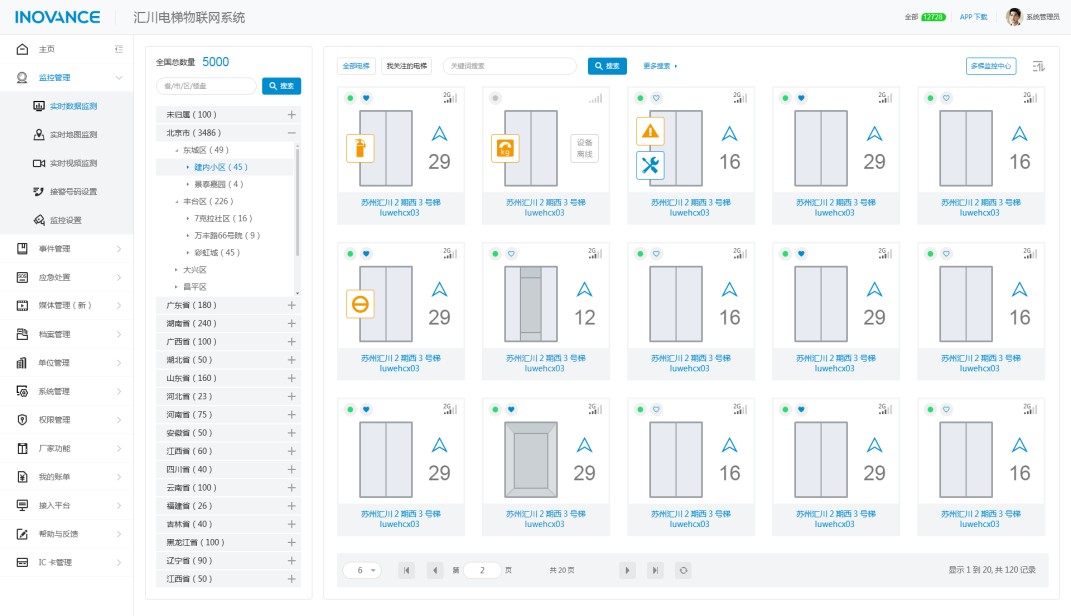

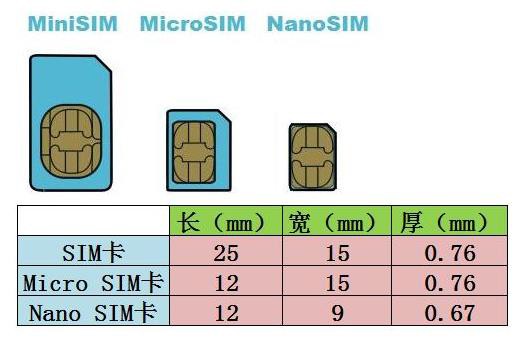

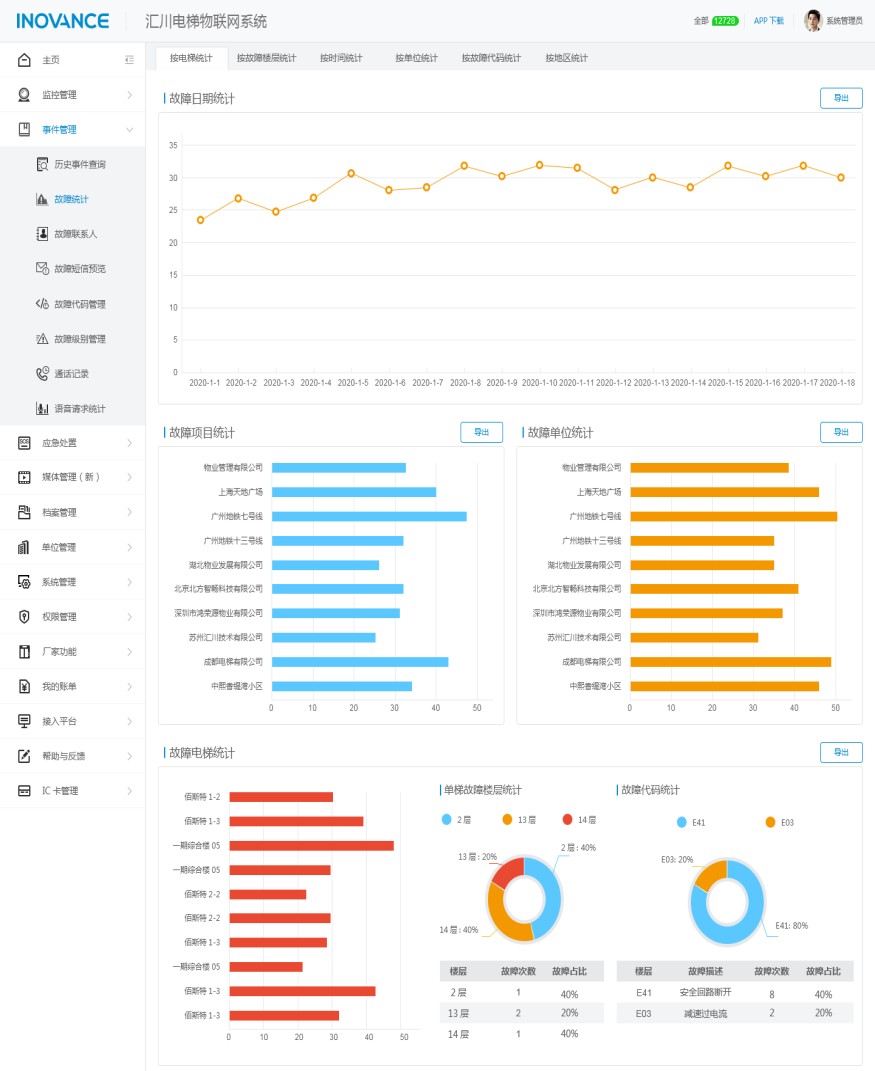

[TOC=3] ## **背景** 工信部已发文，批准中国联通和中国电信在原有2G的部分频谱上部署4G网络，国内运营商的2G退网已全面启动，为应对2G退网对电梯物联网的影响，推出4G数据网关“WL415-DB10”。 ## **产品特点** * 安装方便、免调试、无缝对接默纳克系统。 * 支持4G全网通。 * 支持实时监控电梯运行状态，历史每日运行状况统计。 * 支持故障自动报警，云端故障统计。 * 支持远程呼梯。 ## **产品信息** ### 外观  ### 规格 <div class="param-table"> | 部件 | 描述 | | ---- | -------------------- | ------------------------------------------------------------ | | 4G | 支持4G全网通五模准全网通： LTE-TDD/LTE-FDD/TD-SCDMA/WCDMA/GSM(GPRS)，不支持电信。 | | RS485 | 一路标准RS485串口，支持4800、9600、19200、38400、57600、115200bps波特率，接口不带隔离。| | 电源接口 | 支持直流DC11~26V输入，功耗小于8W，带大地PE接口。 | | SIM卡槽 | 支持Micro SIM 卡12\*15mm，包装内带卡针。 | | 复位按钮 |短按（2-5s）设备复位，长按（10s 以上）设备恢复出厂设置。 | | 天线接口 |4G 天线接口，满足国家无线电相关标准。 | ### 订货清单 <table> <tr align="center" style="background: #eee"> <td>编号</td> <td>名称</td> <td>型号</td> <td>物料编码</td> <td>备注</td> </tr> <tr> <td>1 <td> 4G数据网关 <td> WL415-DB10 <td> 01100147 <td> 无SIM卡（用户自行配置），内含0.75米RS485线缆。 <tr> <table> ## **安装** ### 应用拓扑  * 产品安装在控制柜内，采用卡轨安装。 * 控制柜内取电，直流电源接口电压范围11~26V。 * 采用RS485接口与默纳克控制器连接。 ### SIM卡安装 安装前从设备背后用卡针取出SIM卡槽，装入SIM 卡。 SIM卡使用标准SIM卡，且必须是三大运营商的4G卡，建议使用公网卡；如需使用定向IP，请咨询客服，获取IP清单。  ### 安装尺寸  ### 卡轨安装  模块背后卡轨槽上方挂在卡轨，下方向内推入，听到“咔嚓”声响，安装完成。 拆卸时，需向下拉出下方挂钩，即可拆下；挂钩向下伸出模块外壳，可使用螺丝刀等工具拉出。 ## **方案功能介绍** ### 电梯数据采集 对于默纳克系统，数据网关通过RS485线缆与一体机的MOD2端口相连，获取电梯数据。读取数据包括轿厢状态（运行方向、楼层、门状态等）、电梯状态（运行、故障、检修）、端子状态、电梯参数等。 ### 电梯物联网平台 #### 首页 登录电梯物联网Web端后，首页展示菜单、快速入口、设备统计等信息。  #### 档案 档案页面展示电梯档案列表，可对电梯档案进行添加、编辑、删除等操作。  #### 多梯监控 多梯监控页面按照树形组织结构（可按地区、项目等方式进行分组）展示组织内全部电梯的监控概览。  #### 单梯监控 单梯监控页面展示单台电梯的实时运行状况、故障统计等详细信息。  #### 故障报警、统计 当电梯发生故障时，网页右下角弹窗提示，可设置发送短信提醒。  故障统计页面展示多维度统计的结果，以图表形式呈现。  #### 数据看板 数据看板页面为监管部门、企业管理中心搭建监控平台，为事故统计、救援指挥调度提供可视化界面；同时提供应急指挥中心的坐席系统，客服人员通过此页面进行乘客安抚、救援过程追踪、事故处理记录等工作。   ### 手机APP 手机APP支持远程监控、故障报警、音视频对讲等功能。  ### 小程序预约呼梯  * 针对疫情影响下用户对电梯内交叉传染的担忧，实现无接触乘梯。 * 在高层建筑或办公场所的高峰时段，出门前、进楼前抢先登记，减少等待时间。 * 乘梯授权，与IC卡功能并行，物业授权电梯、楼层权限。 * 未来可扩展：智慧社区集成、访客联动等。 操作步骤 1. 扫描下方二维码，进入微信小程序。 >注：小程序可能因为升级更新二维码，请以电梯物联网页面生成的二维码为准。  2. 用户可通过手机短信验证码进行注册。  3. 扫描电梯二维码，即平台生成的电梯身份识别二维码；填写申请人相关信息，以便物业审核；填写完成后单击提交，物业账号即可看到权限申请，审批通过后即可乘梯。  4. 进入乘梯界面，可以通过右上角“切换电梯”从已申请通过的全部电梯中，选择所需乘坐的电梯；选中电梯，可查看当前电梯的状态（楼层、运行方向、开关门等），分别选择所在楼层和目的楼层后，单击“呼叫电梯”，电梯会登记出发楼层外招指令。 电梯到达并开门后，登记目的楼层的内呼指令，完成乘梯过程。 >注：电梯抵达出发楼层前，请勿关闭小程序。
