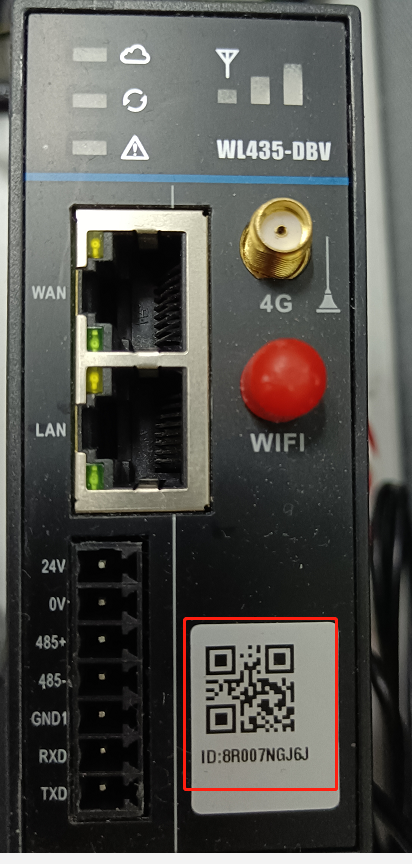

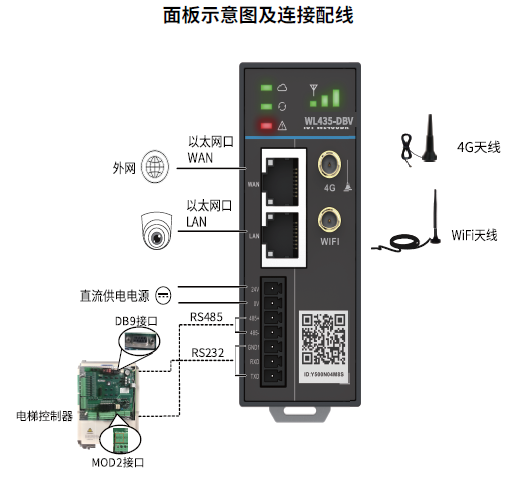

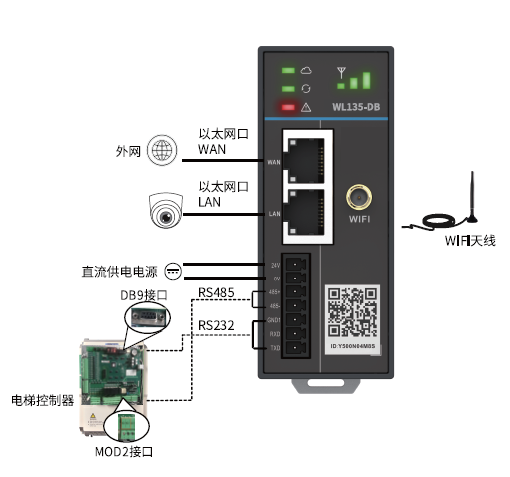

[TOC=2] ## **IOT模块连接与上线** ### 通信连接 WL-435DBV连接示意图。  WL135-DB连接示意图。  ### IOT模块网络连接 目前平台上主要使用的联网方式如下。 | 联网方式 | 连接方法 | | --- | --- | | 4G | 在IOT模块中插入相应的SIM卡（出厂默认已安装SIM卡），将4G天线接入IOT模块4G天线口，注意天线接口为内孔外螺，避免接错导致接口损坏。 | | 以太网|将以太网线缆插入IOT模块WAN接口，确保网络可以直接连接外网。| | WIFI | WiFi联网方式需要配置Wi-Fi信息，或先让IOT模块通过以太网方式联网，再进行WI-FI参数配置 ，将WiFi天线接入IOT模块内针外螺，注意天线接口，避免接错导致接口损坏。| ### 电源连接 IOT模块电源采用直流电源12~24V，最大输入电流0.8A，24V输入线缆推荐选用0.3mm²~0.5mm²；可以使用PLC或控制器上的输出端直接供电（需检查PLC或控制器输出功率是否满足要求）。 ### 硬件上电 给IOT模块上电的过程，就是IOT模块联网登录云平台的过程，模块登录过程中，可参考LED指示灯状态观察IOT模块启动和登录状态。 >注：待IOT模块的“云服务状态指示灯”保持常亮时，即表示硬件网络连接成功。 ### 参数说明 LED指示灯状态说明如下表。  特殊场景下闪灯定义： * 场景1：IOT模块升级，云服务状态指示灯快闪，升级完成后IOT模块重启。 * 场景2：4G联网情况下，当4G信号强度非常差时，故障灯闪烁。 * 场景3：全部目标设备不在线，故障灯闪烁。 ## **智能硬件绑定** ### Web端绑定 登录电梯物联网平台，选择“档案管理>智能硬件管理”，进入“智能硬件管理”页面，勾选对应的IOT设备，然后单击“绑定电梯”按钮，完成设备与电梯的绑定。  ### APP端绑定 登录手机APP，选择“智能硬件>绑定/解绑”，进入“设备绑定/解绑”页面，单击图标，即可扫描IOT设备上的二维码，在下方的电梯信息选择要绑定的电梯，即可完成绑定。
