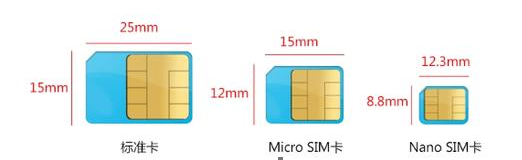

[TOC=2] ## **背景** WL415-DB、IOT-WL435D等型号存在客户自备SIM卡的场景；SIM卡开卡时，客户可以参考此章节与卡商协商SIM卡的联网配置、接入点、PIN码配置及物理外观配置。 ## **SIM卡规格** ### IP白名单 SIM卡根据联网能力分为四类，即数据定向卡、数据全向卡、语音数据定向卡、语音数据全向卡。 * 数据全向卡：纯数据SIM卡，可以访问任意公网IP。 * 数据定向卡：纯数据SIM卡，只允许访问特定的IP，按照法律规定，物联网业务类卡要求使用定向卡。 * 语音数据全向卡：支持语音、数据SIM卡，可以访问任意公网IP。 * 语音数据定向卡：支持语音、数据SIM卡，只允许访问特定的IP，按照法律规定，物联网业务类卡会要求使用定向卡。 对于定向卡，需要运营商对应开通的白名单IP如下： <table> <tr align="center" style="background: #eee"> <td>网关类产品需备案如下IP</td> <tr align="center"> <td> 119.23.167.208 </td> <tr align="center"> <td> 47.107.215.36 </td> <tr align="center"> <td> 119.23.53.171 </td> <tr align="center"> <td> 120.77.213.32 </td> <tr align="center"> <td> 106.15.202.238 </td> <tr align="center"> <td> 58.60.228.147 </td> <tr align="center"> <td> 58.60.228.149 </td> </table> <table> <tr align="center" style="background: #eee"> <td>媒体业务（视频机、高清屏等）类产品需备案如下IP</td> <tr align="center"> <td> 119.23.167.208 </td> <tr align="center"> <td> 47.107.215.36 </td> <tr align="center"> <td> 119.23.53.171 </td> <tr align="center"> <td> 120.77.213.32 </td> <tr align="center"> <td> 120.78.174.69 </td> <tr align="center"> <td> 47.95.254.51 </td> <tr align="center"> <td> 120.79.252.94 </td> <tr align="center"> <td> 58.60.228.147 </td> <tr align="center"> <td> 58.60.228.149 </td> <tr align="center"> <td> 120.79.199.8 </td> <tr align="center"> <td> 112.74.37.148 </td> </table> >注：如需使用萤石云摄像头功能，因萤石云平台公网IP不固定，请使用全向卡。 ### 接入点配置 <table> <tr align="center" style="background: #eee"> <td>卡类型</td> <td>接入点</td> <tr> <tr align="center"> <td> 移动卡 </td> <td> cmnet、cmiot </td> <tr> <tr align="center"> <td> 联通卡 </td> <td> 3gnet </td> <tr> <tr align="center"> <td> 电信卡 </td> <td> ctnet </td> <tr> <table> ### PIN码设置 PIN码和PUK码可用于SIM卡的防盗及解锁；如果SIM卡启用了防盗功能，当将卡从设备上取出放到非汇川物联网设备上时，会提示PIN码锁卡；3次输错PIN码，会导致SIM卡被锁定。 >注意：SIM卡出厂默认PIN码统一设置为1234，且为非锁卡状态。 ### 具备语音功能的SIM卡注意事项 WL435-DBV 、IOT-WL435D可以与汇川的TIM4产品配合使用，支持普通电话呼叫或者云总机呼叫功能，该功能需要用户开通具备语音、数据功能的SIM卡，开卡时注意以下四点： 1. 使用普通电话功能时，SIM卡可选移动/联通/电信任一运营商，且支持4G Volte功能。 1. 使用云总机通话功能时，目前仅支持联通云总机，SIM卡需要支持联通4G Volte功能。 1. 无论是普通电话还是云总机通话的SIM卡，均需要支持数据功能。 1. 根据国家相关的法规政策，开通语音功能的SIM卡需要实名制，分以下两种情况： * 客户从汇川购买SIM卡的（目前仅支持联通），收到SIM卡后，按照《联通实名制小程序平台\_操作手册》指导进行实名制操作。 * 客户自己从运营商购买SIM卡的，请咨询运营商是否需要实名制 ，以及实名制的方法。 ### 物理外观  按照智能硬件型号选择定制SIM卡的物理尺寸，如下表所示。 <table> <tr align="center" style="background: #eee"> <td>设备型号</td> <td> 标准卡</td> <td>Micro SIM卡</td> <tr> <tr align="center"> <td>IOT-WL435D</td> <td> √</td> <td> -</td> <tr> <tr align="center"> <td>WL435-DBV</td> <td> √</td> <td> -</td> <tr> <tr align="center"> <td>IOT-WL215DB</td> <td> √</td> <td> -</td> <tr> <tr align="center"> <td>IOT-WL215DBW</td> <td> √</td> <td> -</td> <tr> <tr align="center"> <td>IOT-WL215Dk</td> <td> √</td> <td> -</td> <tr> <tr align="center"> <td>WL415-DB10</td> <td> √</td> <td> -</td> <tr> <tr align="center"> <td>WL415-DB</td> <td> -</td> <td> √</td> <tr> <table> ## **Checklist** <table> <tr align="center" style="background: #eee"> <td> 项目</td> <td> 说明</td> <td>确认结果</td> <tr> <tr align="center"> <td>设备型号</td> <td>确认使用的智能硬件型号</td> <td> -</td> <tr> <tr align="center"> <td>IP白名单</td> <td>是否按文档添加访问白名单</td> <td> -</td> <tr> <tr align="center"> <td>接入点</td> <td> 是否已将接入点告知汇川</td> <td> -</td> <tr> <tr align="center"> <td>PIN码设置</td> <td>是否默认PIN码1234且非锁卡状态</td> <td> -</td> <tr> <tr align="center"> <td>具备语音功能的SIM 卡</td> <td> 1. 确认SIM卡可以支持Volte功能 2. 确认是否需要实名制，及其方法 </td> <td> -</td> <tr> <tr align="center"> <td> 物理尺寸</td> <td> 是否按照设备型号选择SIM卡尺寸</td> <td> -</td> <tr> <table>
