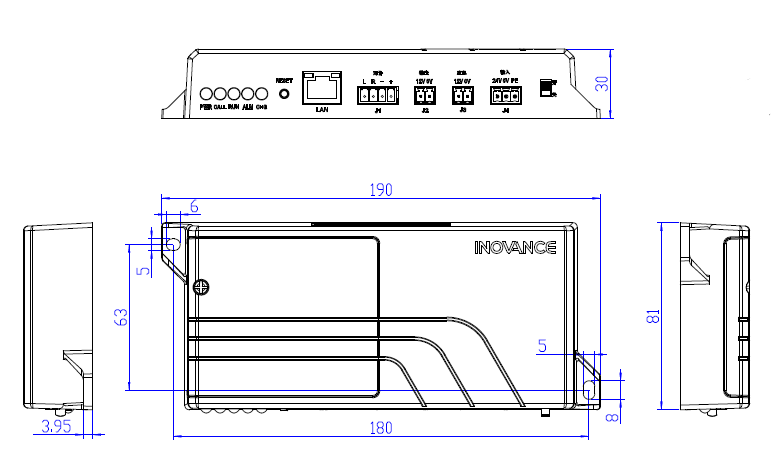

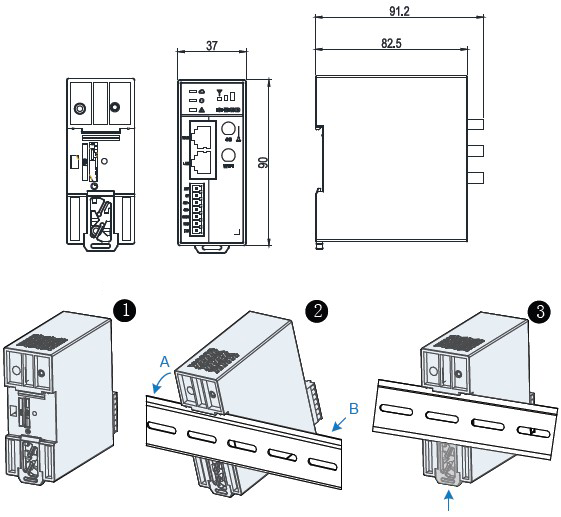

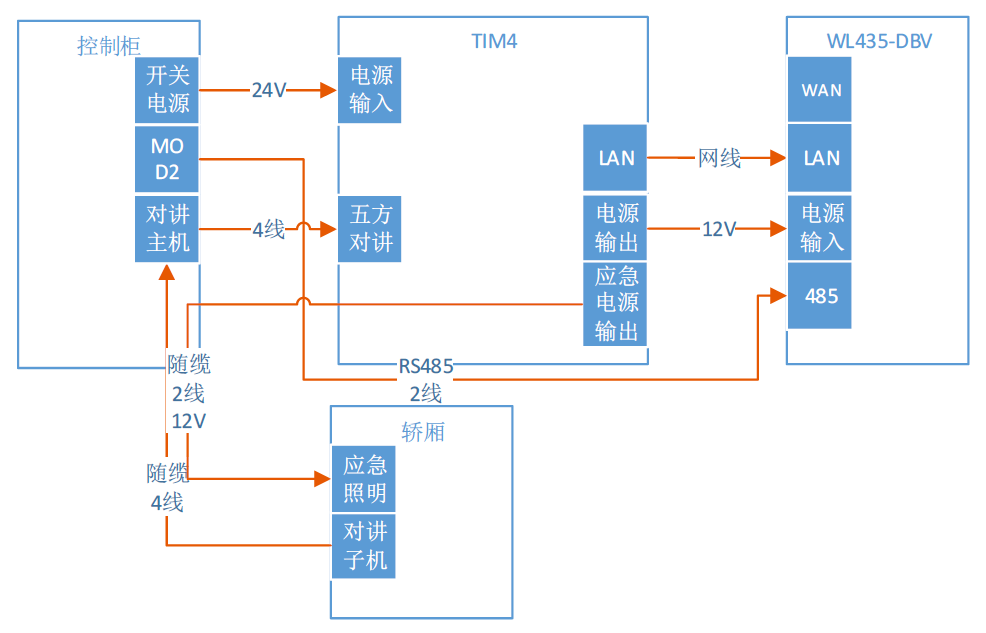

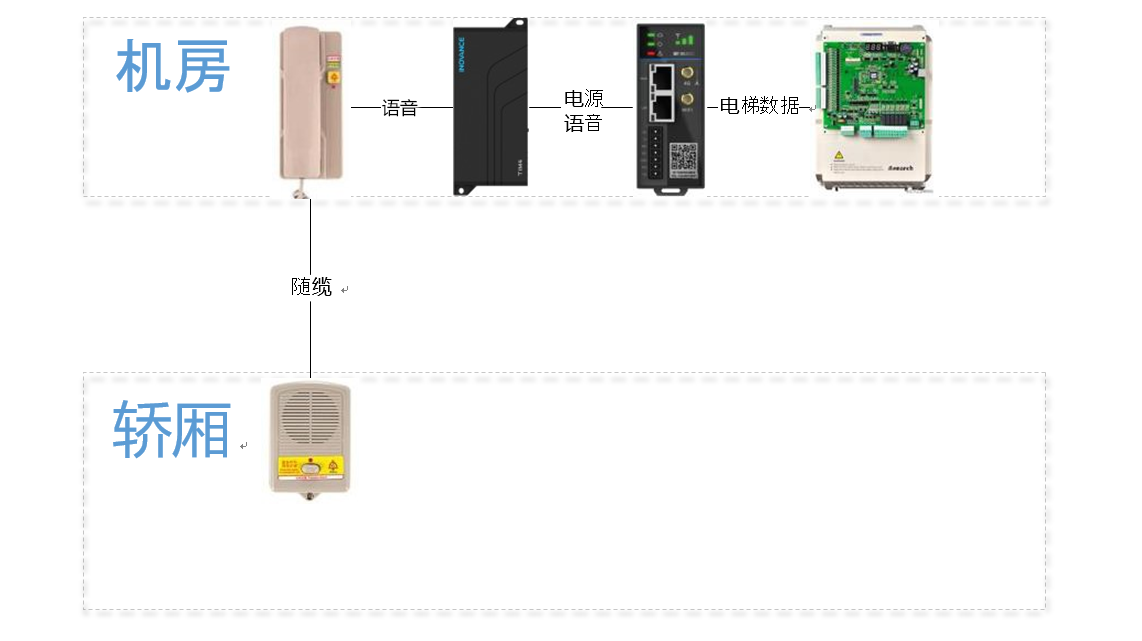

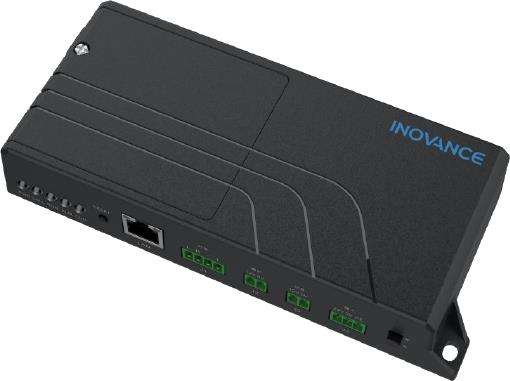

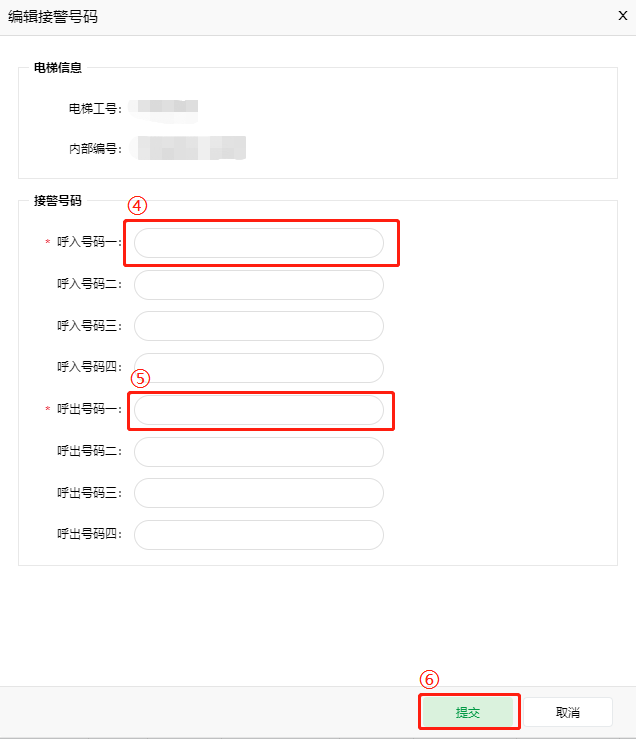

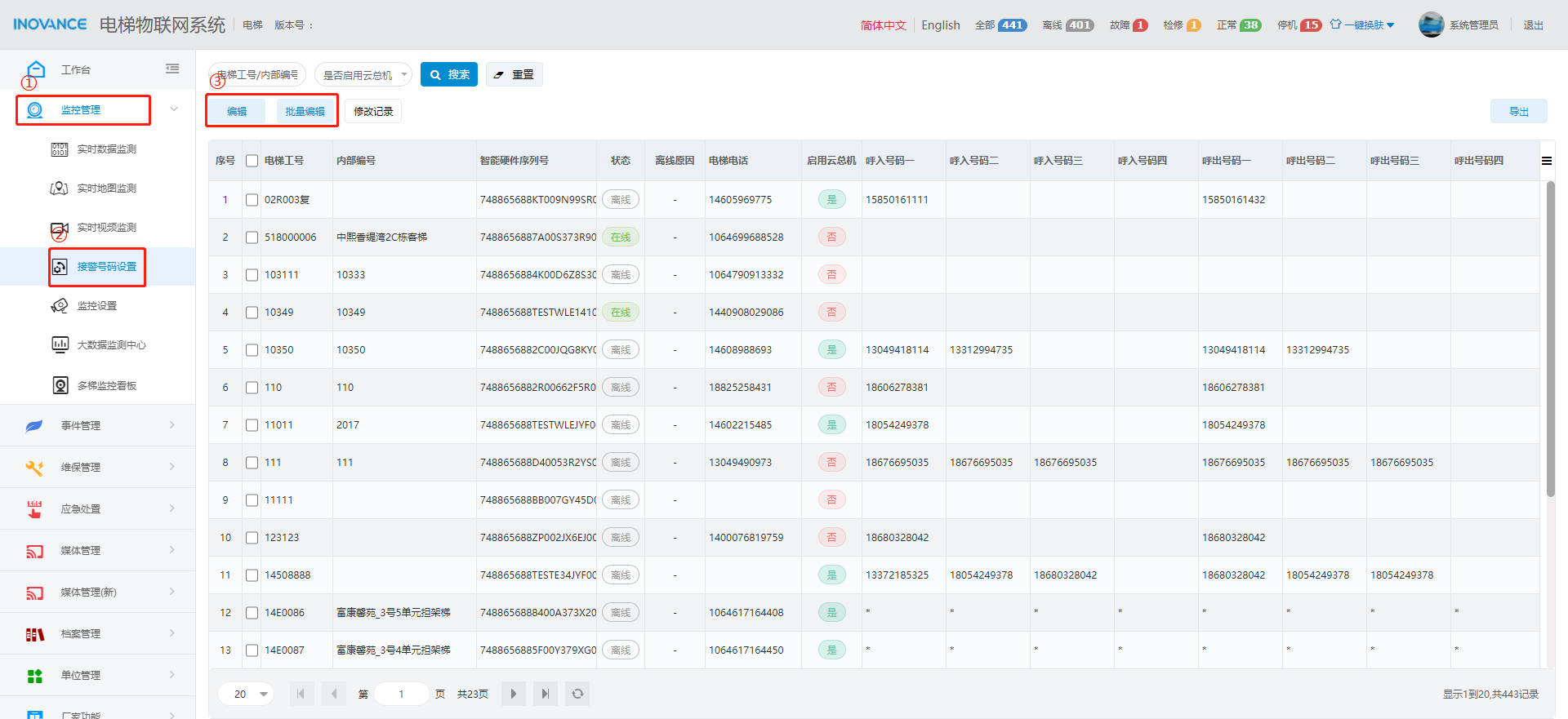

[TOC=3] ## **概述** 方案拓扑图如下。  ## **产品清单** <table> <tr align="center" style="background: #eee"> <td>编号</td> <td>名称</td> <td>型号</td> <td>物料编码</td> <td>备注</td> </tr> <tr align="center"> <td>1</td> <td>4G音视频网关</td> <td>WL435-DBV</td> <td>01100145</td> <td>不带SIM卡</td> </tr> <tr align="center"> <td>2</td> <td>数字语音转换模块</td> <td>TIM4</td> <td>72060053</td> <td>自带锂电池</td> </tr> <table> ## **方案搭建** ### 4G 音视频网关  * 型号：WL435-DBV。 * 供电：压线端子，直流电源接口电压范围12V~24V。 * 支持标准RS232、RS485接口，用于读取电梯数据。 * 支持远程配置协议类型，与数据读取方式相匹配。 * 支持通过4G网络将数据上传物联网平台。 * 使用标准SIM卡，支持全网通4G卡，可自适应。 ### 数字语音转换模块  * 24V电源输入，12V输出，断电后12V应急输出。 * 内置锂电池，支持断电后网关至少1小时运行，满足国标对应急通话的要求。 * 支持对讲接入（通用四线制）。 * 支持网口连接网关，提供音频接入。 * 螺丝固定于墙体或控制柜壳体。 ### 设备安装 * 音视频网关控制柜内卡轨安装。  * 数字语音转换模块采用螺丝固定，孔位尺寸图如下。  * 接线图如下。  * 对于家用电梯，对讲只有一个子机，可省略轿顶电源，使用TIM4给对讲子机、应急照明同时供电，可同时满足通话时长20分钟和待机时长不少于40分钟，接线图如下。  ## **调试** 本章节只介绍语音对讲设置方式。物联网网关及物联网平台使用方法，详见[物联网平台](%E7%89%A9%E8%81%94%E7%BD%91%E5%B9%B3%E5%8F%B0.md)操作指导。 ## **SIM 卡选择** 网关选用普通语音电话卡，可实现电话呼出；电话呼入需要电话卡开通来电显示功能。SIM 卡其他说明详见[开卡规范](SIM%E5%8D%A1%E5%BC%80%E5%8F%91.md)。 ## **电话号码设置** 登录电梯物联网平台，选择“监控管理>接警号码设置”，进入“接警号码设置”页面。选择需要设置的设备，单击“编辑”或“批量编辑”按钮， 输入呼入号码和呼出号码后，单击“提交”按钮，完成电话号码的设置。  ## **方案功能介绍** ### 电梯数据采集 对于默纳克系统，数据网关通过RS485线缆与一体机的MOD2端口相连，获取电梯数据。读取数据包括轿厢状态（运行方向、楼层、门状态等）、电梯状态（运行、故障、检修）、端子状态、电梯参数等。 ### 电梯物联网平台 #### 首页 登录电梯物联网Web端后，首页展示菜单、快速入口、设备统计等信息。  #### 档案 档案页面展示电梯档案列表，可对电梯档案进行添加、编辑、删除等操作。  #### 多梯监控 多梯监控页面按照树形组织结构（可按地区、项目等方式进行分组）展示组织内全部电梯的监控概览。  #### 单梯监控 单梯监控页面展示单台电梯的实时运行状况、故障统计等详细信息。  #### 故障报警、统计 当电梯发生故障时，网页右下角弹窗提示，可设置发送短信提醒。  故障统计页面展示多维度统计的结果，以图表形式呈现。  #### 数据看板 数据看板页面为监管部门、企业管理中心搭建监控平台，为事故统计、救援指挥调度提供可视化界面；同时提供应急指挥中心的坐席系统，客服人员通过此页面进行乘客安抚、救援过程追踪、事故处理记录等工作。   ### 手机APP 手机APP支持远程监控、故障报警、音视频对讲等功能。  ### 一键呼救 操作步骤 1. 设置完成呼叫号码。 2. 轿厢内长按对讲呼叫按钮3秒，可听到语音提示“正在拨打电话，请稍等”。 3. 等待电话正常接通。 >注：电梯处于检修状态下，无法发起语音通话！ 4. 如被叫方挂断或未接听，系统会自动拨打下一个，直到接通；若全部呼叫号码都无法接通，则停止呼叫。
