**导入PCB ( Protel 99se PCB文件 )**

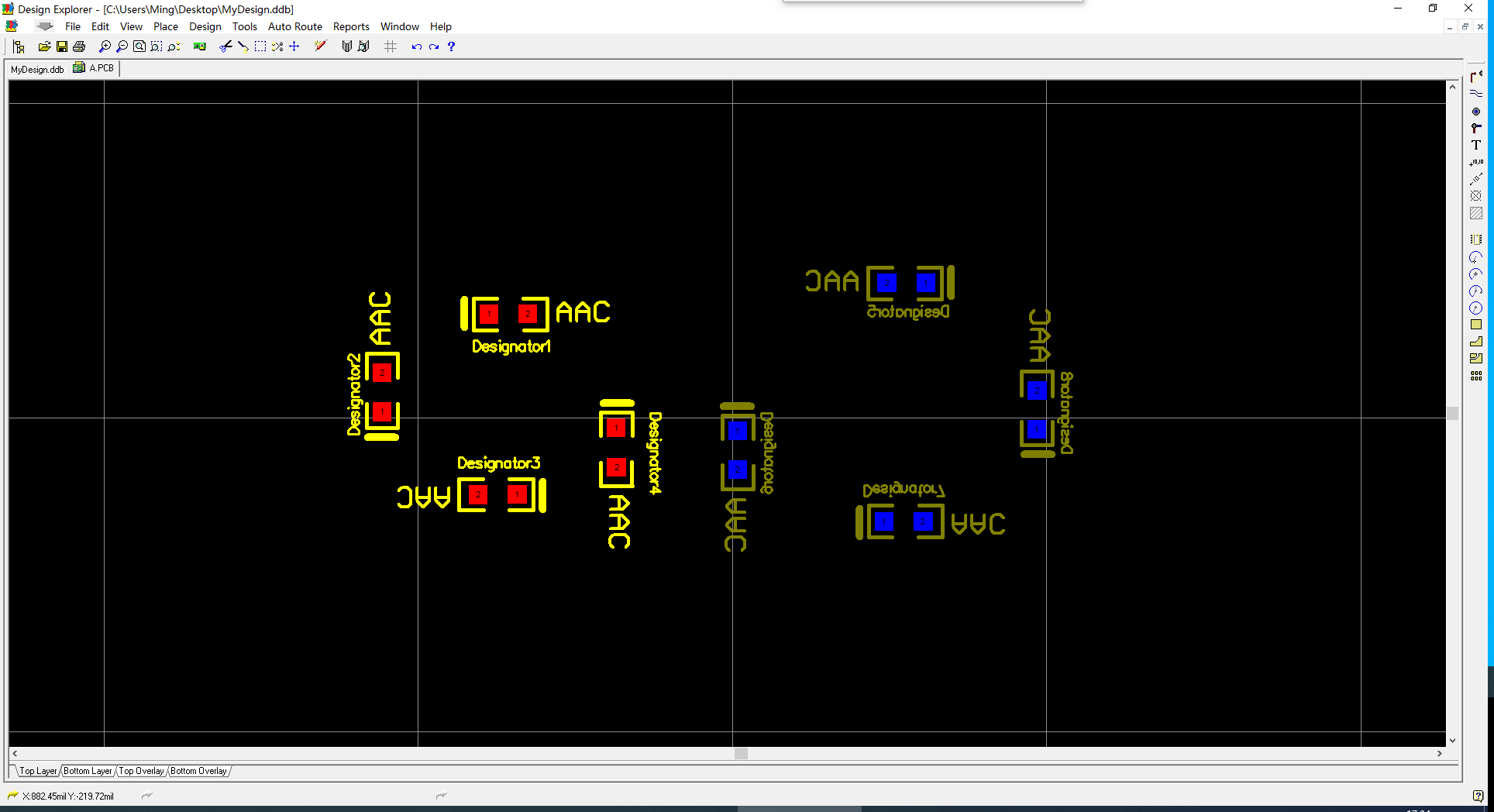

1. 打开PCB文件，如下图所示：
*****

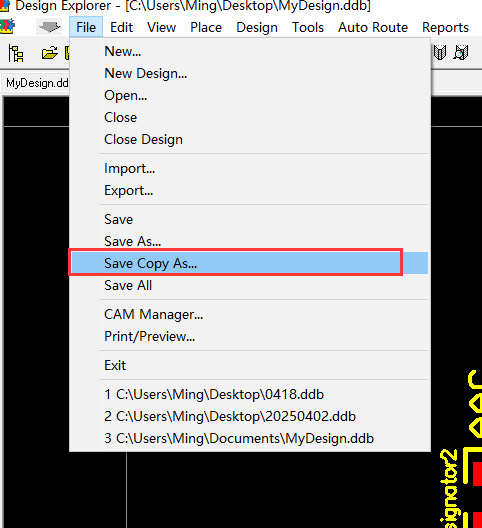

2. 点击 File/Save Copy As...
*****

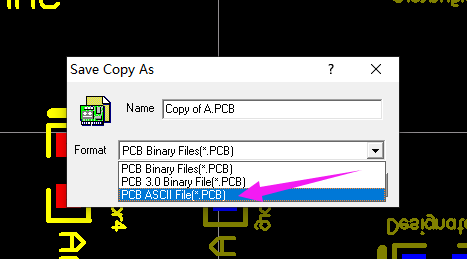

3. 按图所示选择ASCII这一栏
*****

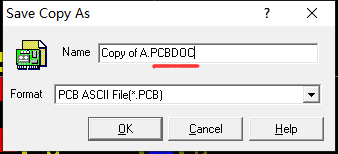

4. 将文件名后缀改为.PCBDOC后，点击ok。
*****

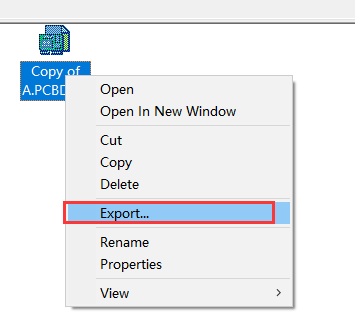

5. 将此文件导出，如C:\Copy of A.PCBDOC
*****
6. 打开NAPCB，按图所示导入PCB文件即可。
*****

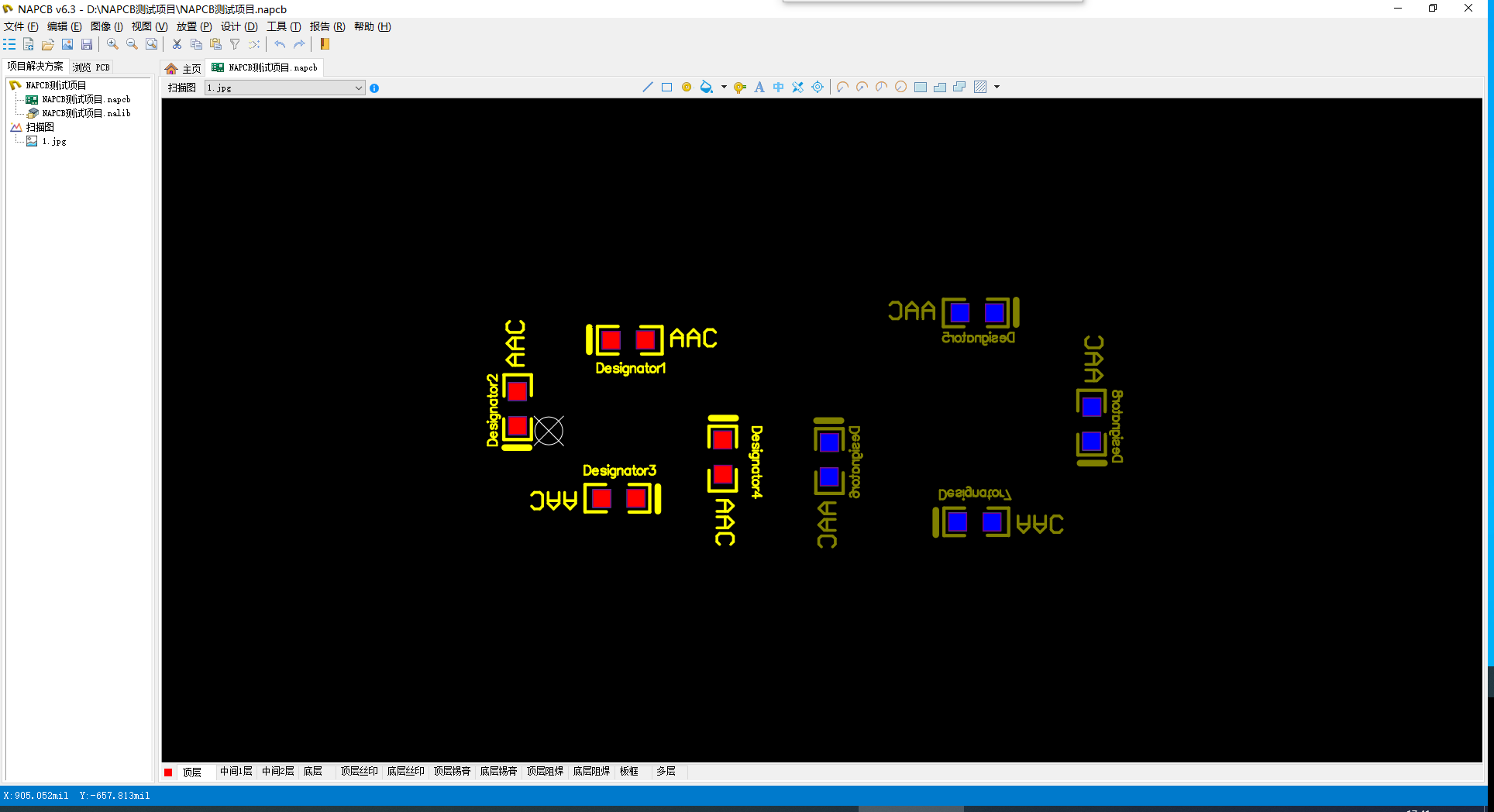

效果如下：
