**对齐**
>[] 入口:编辑/对齐
注明:目前对齐命令仅支持**焊盘**。
*****
使用方法:
1. 选中所有需要对齐的焊盘。
*****

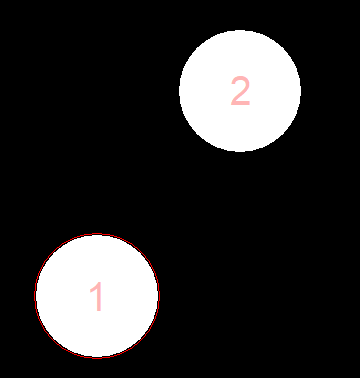

2. 点击欲与之对齐的焊盘,效果如下(详见下图1脚焊盘)

*****
3. 按Ctrl + L呼出对齐窗口,选择相应对齐模式即可完成对齐操作。

| 图标 |  | | | | | |
| --- | --- |--- |--- |--- |--- |--- |
| 功能说明 | 左对齐 | 横向居中 |右对齐 | 顶对齐 |纵向居中 | 底对齐 |
*****
操作演示:
<iframe width="720" height="405" frameborder="0" src="//player.bilibili.com/player.html?bvid=BV1Av411N7tv&page=1" scrolling="no" border="0" frameborder="no" framespacing="0" allowfullscreen="true"> </iframe>
