**调整图像大小**
入口:图像/图像大小
使用场景:当实物尺寸与扫描后的图片尺寸存在尺寸差异时,可使用本功能对图片尺寸进行调整。

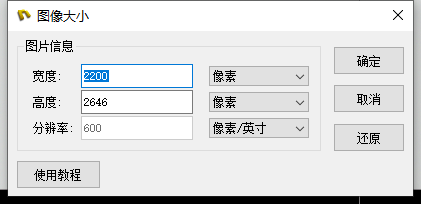

界面如下:

宽度:当前图像宽度。
高度:当前图像高度。
分辨率:当前图片分辨率
*****
使用方法:
* 将宽度与高度单位设置为如毫米,测量实物PCB和图片尺寸,计算出差值,然后在宽度和高度中相应相应加减误差值即可。
* 如:
实物PCB,宽度=80mm,高度=40mm
在NAPCB中图片宽度=80.2mm,高度=39.5mm
由此可知需将需要将本栏中宽度减0.2mm,高度加0.5mm
*****
注意事项:
1. 本功能用于临时处理图像尺寸,仅在本软件中进行拉抻运算处理,并不会真实修改本地图片尺寸。
2. 切换图片时,本功能将复位,还原为导入时的图片尺寸。
