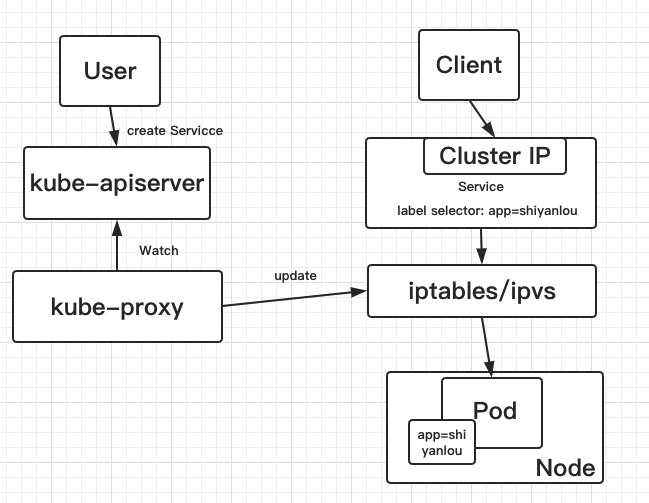

#### 根据 type 类型分为 4 种模式 **1.ClusterIP** `ClusterIP`：这是 kubernetes 的默认方式。这其中根据是否会生成 ClusterIP 又分为普通 Service 和 Headless Service。 -`普通 Service`：创建的 Service 会分配一个集群内部可访问的固定虚拟 IP，这是最常使用的方式。 -`Headless Service`：创建的 Service 不会分配固定的虚拟 IP，同样也不会通过 kube-proxy 做反向代理和负载均衡，主要通过 DNS 提供稳定的网络 ID 进行访问，通常用于 StatefulSet 中。 **2.NodePort** `NodePort`：使用 ClusterIP，并且将 Service 的 port 端口映射到集群中每个 Node 节点的相同端口 port，这样在集群外部访问服务可以直接使用 nodeIP:nodePort 进行访问。 **3.LoadBalancer** `LoadBalancer`：在 NodePort 的基础上（也就是拥有 ClusterIP 和 nodePort），还会向所处的公有云申请负载均衡器 LB（负载均衡器的后端直接映射到各 Node 节点的 nodePort 上），这样就实现了通过外部的负载均衡器访问服务。 **4.ExternalName** `ExternalName`：这是 Service 的一种特例形式。主要用于解决运行在集群外部的服务问题，这种方式下会返回外部服务的别名来为集群内部提供服务。上述提到的 3 种模式主要依赖于 kube-proxy，而这种模式依赖于`kube-dns`的层级。 这里可能理解起来比较抽象，举一个例子进行说明，请看下面的 YAML 文件： ~~~yaml kind: Service apiVersion: v1 metadata: name: my-service namespace: test spec: type: ExternalName externalName: www.shiyanlou.example.com ~~~ 当使用上面的 YAML 文件创建服务以后，DNS 服务会给`<service-name>.<namespace>.svc.cluster.local`（在这里就为`my-service.test.svc.cluster.local`）创建一个 CNAME 记录，并向其中写入`www.shiyanlou.example.com`。 当查询服务`my-service.test.svc.cluster.local`时，集群中的 DNS 服务就会返回映射的`www.shiyanlou.example.com`。 #### Service 涉及到的 3 种 Port Service 服务涉及到的 Port 概念比较多，我们这里做一个概念上的区分： * `port`：指 Service 暴露在 ClusterIP 上的端口 port，在 kubernetes 集群内部就是通过`ClusterIP:port`访问服务的。 * `nodePort`：指节点 Node 开放的端口，从 kubernetes 集群外部可以通过`nodeIP:nodePort`访问服务。nodePort 的范围是 30000-32767，设置端口时不能够与已经在使用的有冲突。 * `targetPort`：指 Pod 开放的端口，外部访问的请求经过 port 端口和 nodePort 端口，以及 kube-proxy 服务最终转发到后端 Pod 的 targetPort 端口，然后进入到 Pod 中的容器内进行处理。 #### 4 种 IP Service 服务涉及到的 IP 概念也比较多，我们这里同样做一个概念上的区分： * `ClusterIP`：这是一个虚拟地址（VIP），没有实际的网络设备承载这个地址，它的底层实现原理是依靠 kube-proxy 通过 iptables 规则重定向到 Node 节点的端口上，然后再负载均衡到后端 Pod。具体过程为：kube-proxy 发现新 Service，在 Node 节点上打开一个任意的 nodePort 端口，创建对应的 iptables 规则或是 IPVS 规则，重定向 Service 的`ClusterIP:port`到新建的 nodePort 端口上，然后开始处理关于新 Service 的连接访问。 * `NodeIP`：上面提到的`ClusterIP`由于是虚拟的，只能用于 kubernetes 集群内部的访问。当集群需要提供外部服务，这时就需要为服务提供公共 IP，通过定义 YAML 文件指定 Service 类型`spec.type=NodePort`，然后集群会在所有 Node 节点上开放一个指定的 nodePort，集群外部通过`nodeIP:nodePort`就可以访问服务了。 * `PodIP`：当每个新 Pod 创建时，集群都会先使用`gcr.io/google_containers/pause`镜像创建一个容器，然后再创建其它要求的容器。在 Pod 内部其它容器都使用`container`网络模式，并指定其值为 pause 容器的 ID（即：`network_mode: "container: pause 容器 ID"`），这样 Pod 内所有容器将共享 pause 容器的网络，所有其他容器在 Pod 内部都处于同一个网络模式下，可以彼此间直接通信，而与外部通信都会经过 pause 容器进行代理，因此 pause 容器 IP 才是真正实际意义上的 PodIP。 * `ExternalIP`：外部 IP，通过负载均衡（LB）方式发布服务的话，也就是 LoadBalancer Service 类型，公有云提供的负载均衡器的访问地址。 通过上面的梳理，我们更加清楚了 Service 的工作原理，下面的这张图片可以帮助理解：  #### Service 服务发现 Service 服务发现目前有两种类型：环境变量和 DNS。通常而言更加推荐使用后一种，也就是 DNS。 **1.环境变量** 当新创建 Pod 时，kubelet 会向该 Pod 中注册所有已经创建的与 Service 相关的环境变量。注意这里就存在一个问题，当某个特定的 Service 晚于 Pod 的创建，那么先创建的 Pod 就不会注册该 Service 的环境变量。因此我们更加推荐使用 DNS 来进行服务发现。 **2.DNS** 通过在集群中部署 CoreDNS 服务（在老版本的 kubernetes 集群中使用的是 KubeDNS）来实现集群内部 Pod 通过 DNS 方式进行通讯。 CoreDNS 是以插件方式集成到 kubernetes 集群中作为默认的 DNS 服务，这样可以更加灵活方便的进行拓展。
