[TOC]
本文介绍,通过 calico + multus + flannel给容器配置双网卡。
### **环境准备**
主机两台,有双网卡,信息如下:
| 主机 | ens33 | ens38 |
| --- | --- | --- |
| master | 192.168.92.108 | 192.168.90.108 |
| node | 192.168.92.109 | 192.168.90.109 |
ens33是主机的默认网卡,路由如下:
```
$ route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 192.168.92.2 0.0.0.0 UG 100 0 0 ens33
192.168.90.0 0.0.0.0 255.255.255.0 U 101 0 0 ens37
192.168.92.0 0.0.0.0 255.255.255.0 U 100 0 0 ens33
```
### **预期目标**

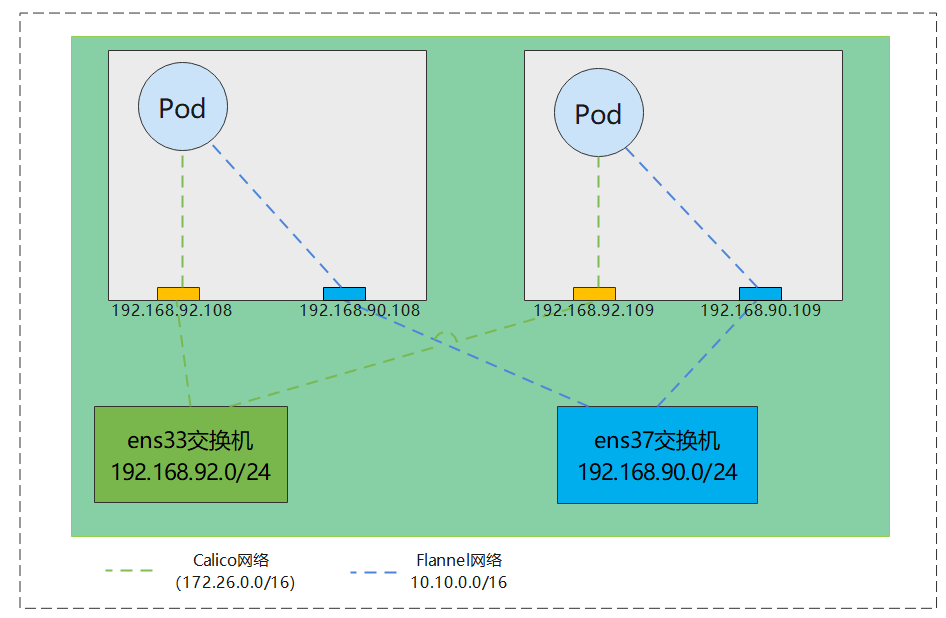

calico网络作为master plugin,走ens33网卡;flannel网络作为attachment网络,走ens37网卡,如下:
![](https://img.kancloud.cn/da/fc/dafce9cb39c4c692a62f3d9f16de287b_946x618.png)
### **步骤**
1、部署K8S集群
在部署K8S集群时,由于flannel需要指定cluster-cidr参数,所以我们要把这个参数设置成flannel的cidr
在108主机上创建如下kubeadm-init-master.yaml文件
```
---
apiVersion: kubeadm.k8s.io/v1beta3
kind: InitConfiguration
localAPIEndpoint:
advertiseAddress: "192.168.92.108"
nodeRegistration:
name: "192.168.92.108"
kubeletExtraArgs:
node-ip: "192.168.92.108"
---
apiVersion: kubeadm.k8s.io/v1beta3
kind: ClusterConfiguration
imageRepository: registry.aliyuncs.com/google_containers
kubernetesVersion: "v1.23.3"
controlPlaneEndpoint: ""
networking:
podSubnet: "10.10.0.0/8"
serviceSubnet: "10.96.0.0/16"
apiServer:
certSANs: []
extraArgs:
service-cluster-ip-range: "10.96.0.0/16"
```
执行命令:
```
$ kubeadm init --config kubeadm-init-master.yaml
```
然后把109节点join到该集群中。
2、安装Calico插件
下载[calico.yaml](https://docs.projectcalico.org/v3.21/manifests/calico.yaml)文件。修改如下内容(IP_AUTODETECTION_METHOD选择使用ens33网卡的IP,IPIP我们使用CrossSubnet,设置Calico的CIDR为172.26.0.0/16):
```
...
- name: IP
value: "autodetect"
- name: IP_AUTODETECTION_METHOD
value: "interface=ens33"
- name: CALICO_IPV4POOL_IPIP
value: "CrossSubnet"
...
- name: CALICO_IPV4POOL_CIDR
value: "172.26.0.0/16"
...
```
然后执行命令安装calico插件:
```
$ kubectl apply -f calico.yaml
```
3、安装Flannel
下载[kube-flannel.yaml](https://raw.githubusercontent.com/flannel-io/flannel/master/Documentation/kube-flannel.yml)文件,`Network`的值为上面的`10.10.0.0/16`,然后加上`"DirectRouting": true`一行,表示跨子网的主机之间使用vxlan,同子网主机之间使用直接路由:
```
{
"Network": "10.10.0.0/16",
"Backend": {
"Type": "vxlan",
"DirectRouting": true
}
}
```
然后执行命令,安装flannel
```
$ kubectl apply -f kube-flannel.yaml
```
**特别注意:由于flannel依赖于bridge这个plugin的二进制文件,所以我们必须先从[github上的bridge项目](https://github.com/containernetworking/plugins/tree/main/plugins/main/bridge)进行构建得到二进制的bridge文件,然后拷贝到各节点的`/opt/cni/bin`目录下。**
4、安装multus
下载[multus-daemonset-thick-plugin.yaml](https://github.com/k8snetworkplumbingwg/multus-cni/blob/master/deployments/multus-daemonset-thick-plugin.yml)文件,然后在启动参数处,添加`- --iface=ens37`
```
args:
- --ip-masq
- --kube-subnet-mgr
- --iface=ens37
```
然后安装
```
$ kubectl apply -f multus-daemonset-thick-plugin.yaml
```
5、创建NetworkAttachmentDefinition
创建文件flannel-network.yaml,内容如下:
```
apiVersion: "k8s.cni.cncf.io/v1"
kind: NetworkAttachmentDefinition
metadata:
name: flannel
spec:
config: '{
"cniVersion": "0.3.0",
"type": "flannel",
"delegate": {
"hairpinMode": true,
"isDefaultGateway": false # 注意这里要设为false,否则flannel会在容器里面添加默认路由,走flannel生成的net1网卡;因为calico使用了默认网卡ens33,所以容器里面的默认路由也要走calico生成的容器网卡
}
}'
```
然后执行命令:
```
$ kubectl apply -f flannel-network.yaml
```
6、创建Pod
接着,我们创建一个Pod
```
apiVersion: v1
kind: Pod
metadata:
name: samplepod
annotations:
k8s.v1.cni.cncf.io/networks: flannel
spec:
containers:
- name: alpine
command: ["/bin/ash", "-c", "trap : TERM INT; sleep infinity & wait"]
image: alpine
imagePullPolicy: IfNotPresent
```
7、查看状态

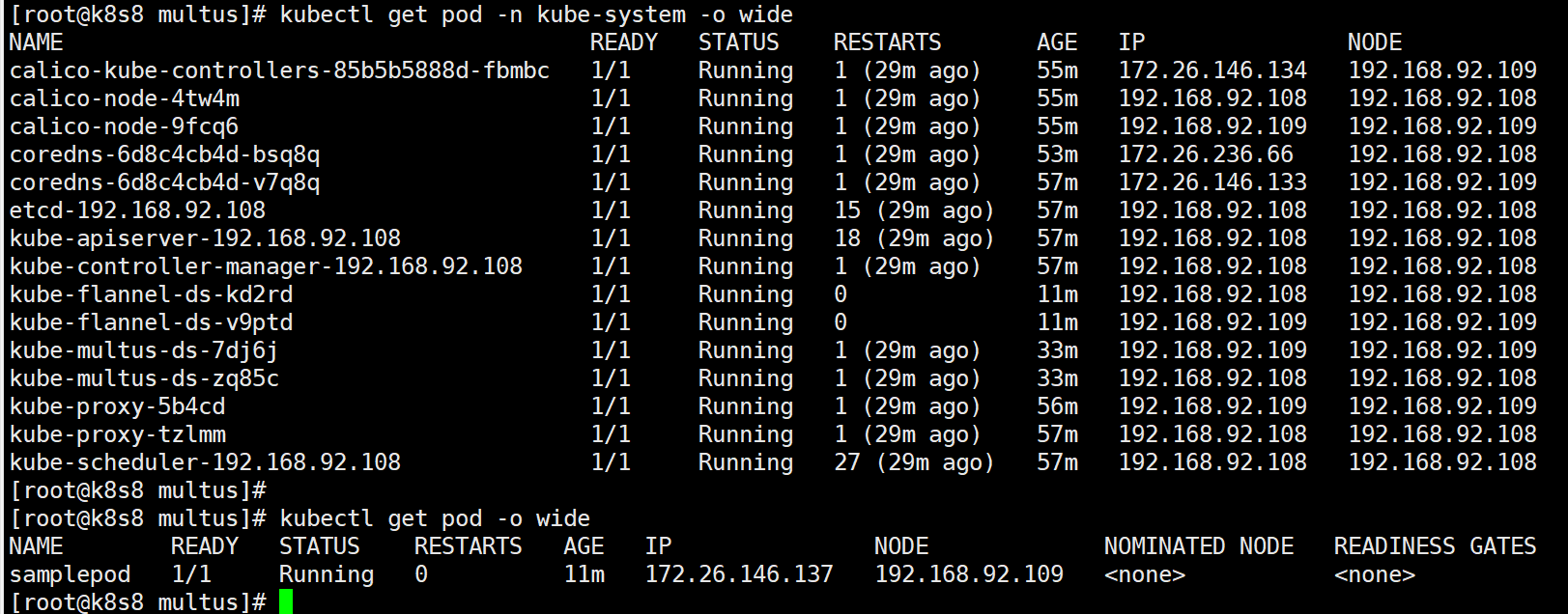

查看各Pod都是正常运行的:
![](https://img.kancloud.cn/53/40/5340028a7dc9cd6932cad4a858cbc145_1623x636.png)

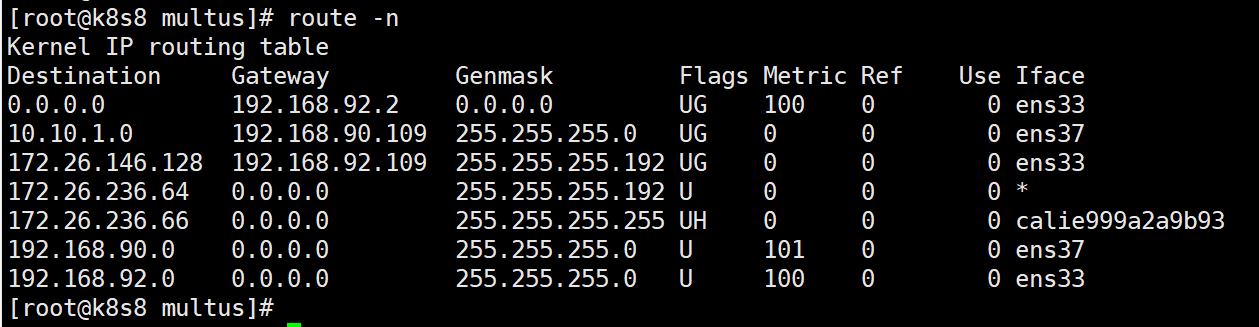

查看108主机上的路由:
![](https://img.kancloud.cn/64/5d/645d82c9d4da65b63d88237c80a57311_1259x327.png)

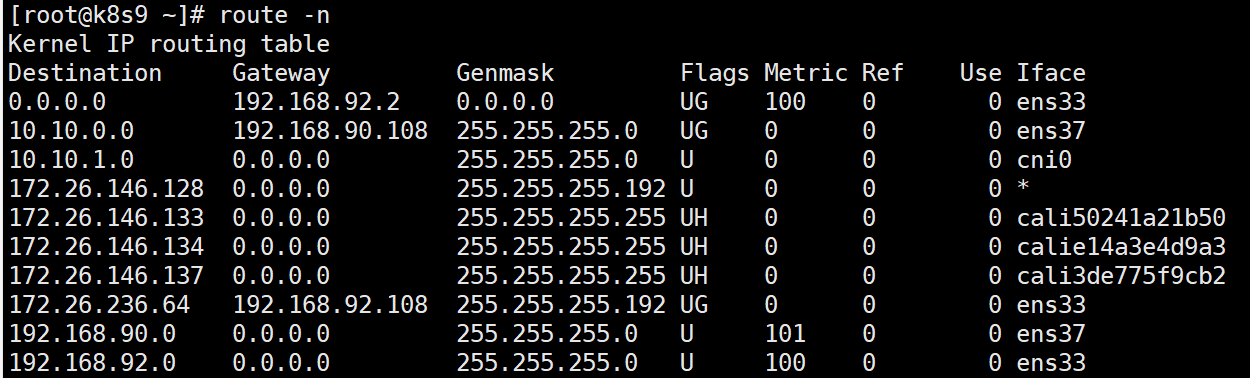

查看109主机上的路由:
![](https://img.kancloud.cn/61/df/61dfb2a99ec28695ff03a23c0b10ddc1_1250x378.png)

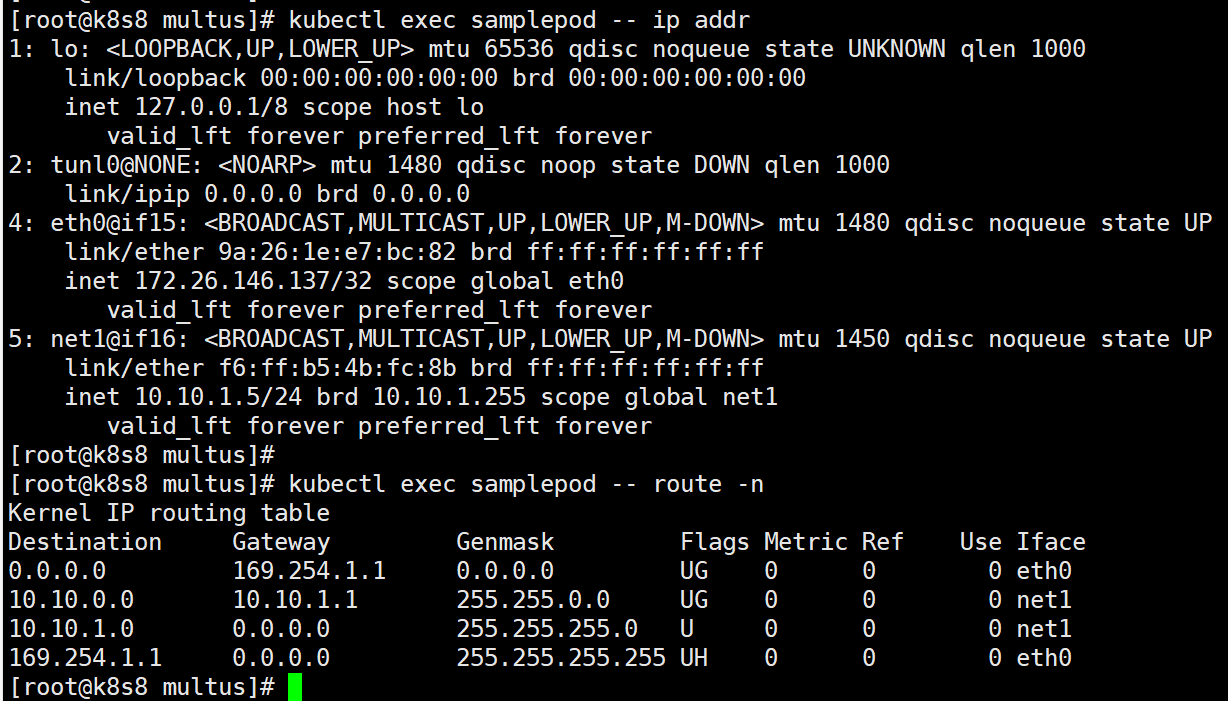

查看samplepod容器内的IP与路由:
![](https://img.kancloud.cn/6f/27/6f2791ef3d5446900d6174ba2b8cfeb4_1228x701.png)
8、验证

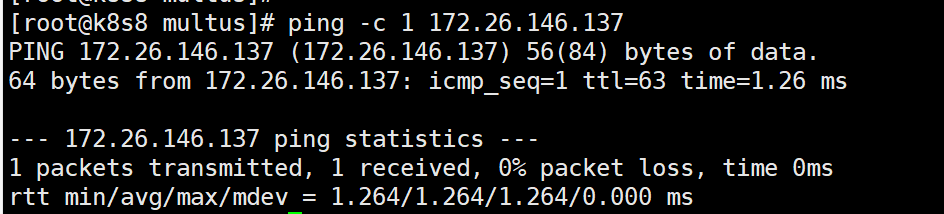

* 从主机上可以Ping通samplepod的eth0网卡IP
![](https://img.kancloud.cn/72/25/72256b9c773240dfa667d2a2ff7f9994_944x214.png)

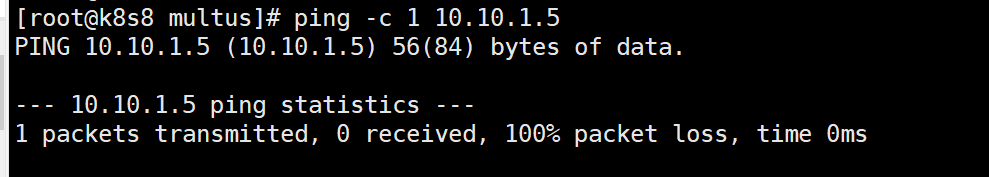

* 从主机上Ping不通samplepod的net1网卡IP
![](https://img.kancloud.cn/fe/d9/fed99793453ea006ec624ddfa4759217_989x177.png)
这是从108主机Ping 109上的这个容器时,从sample容器的net1进,但是在samplepod容器中,默认路由走了eth0网卡,所以网络不通。

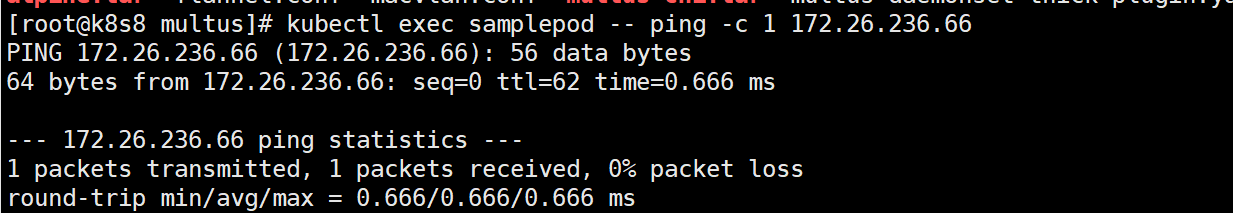

* 从samplepod容器中可以Ping通跨主机的Pod(如果再建一个容器,有双网卡,Ping另一个容器的10.10的IP也能Ping通,已验证)
![](https://img.kancloud.cn/c9/f8/c9f872dbfccfc9d3bb8d2b30d30de25c_1233x213.png)
### **NetworkPolicy**
略
### **结论**
1、calico+calico不行,控制平面的组件会冲突(CR、calico-node等)
2、calico+flannel可行,但是:(1)主机只能通过容器的eth0网卡IP访问容器,无法通过net1网卡访问容器(2)flannel不支持network-policy,创建network-policy后,calico网络平面可以正常隔离,flannel的网络平面无法隔离
