### **数据平面**
![](https://img.kancloud.cn/0f/7c/0f7c49caedf6142c018c5a17eb97cfdc_733x422.png)

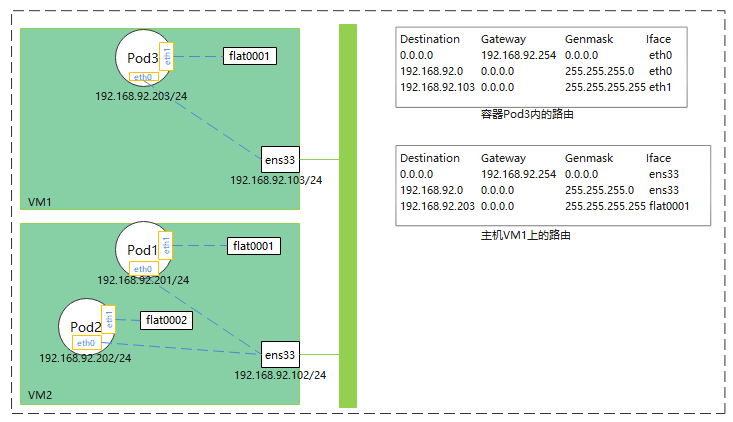

1、容器中有两个网卡,eth0是主机物理网卡ens33的一个ipvlan子设备,eth1与主机上的flatxxxx互为veth-pair
2、容器里的eth0有IP,eth1无IP
3、主机上的flatxxxx的IP都是ens33的IP
### **流程说明**
1、当安装高可用的K8S集群时,Keepalived还是把VIP绑定到ens33上,所以容器与VIP是无法进行通信的
2、网络插件flat-plugin负责设置容器的两个网卡及容器与主机上的路由
### **StaticIP设计**
首先,只有StatefulSet的Pod支持StaticIP,单独的Pod及其他工作负载的Pod不支持StaticIP。
在创建StatefulSet时,可以在Pod中添加Annotation `staticip: "true"`,如下:
```
apiVersion: apps/v1
kind: StatefulSet
metadata:
name: xxx
spec:
replicas: 2
selector:
matchLabels: xxx
template:
metadata:
annotations:
staticip: "true"
```
如果Pod是第一次创建,那么flat-ipam随机给它分配一个IP,并且将这个IP与Pod的对象关系记录下来。
只有当StatefulSet被删除时,它的Pod的静态IP才会被释放。如果只是对StatefulSet进行缩容或者对它的Pod进行重启,那么静态IP是不会被释放的。
### **模块**
根据上面的流程及StaticIP的设计,网络插件总共分为三个模块
* flat-plugin:负责设置Pod的网络,基于开源的ipvlan与ptp或进行改造
* flat-ipam:负责IP的分配,以及staticIP的分配
* flat-staticip-recycle:负责监听statefulset,回收staticip
### **CNI接口**
`/etc/cni/net.d/flatcni.conflist`文件内容如下:
```
{
"name": "k8s-pod-network",
"cniVersion": "1.0.0",
"plugins": [
{
"type": "flat-plugin",
"master": "ens33",
"secondifacename": "eth1",
"ipam": {
"type": "flat-ipam"
},
"kubeconfig": "/etc/cni/net.d/flatcni-kubeconfig"
}
]
}
```
CRI传给flat-plugin以及flat-plugin传给flat-ipam的参数如下:
```
{
"name": "k8s-pod-network",
"cniVersion": "1.0.0",
"type": "flat-plugin",
"master": "ens33",
"secondifacename": "eth1",
"ipam": {
"type": "flat-ipam"
},
"kubeconfig": "/etc/cni/net.d/flatcni-kubeconfig"
}
```
flat-ipam的返回如下:
```
{
"cniVersion": "1.0.0",
"ips": [
{
"address": "192.168.92.xxx/24",
}
],
"routes": [
{
"dst": "0.0.0.0/0",
"gw": "192.168.92.254"
}
]
}
```
flat-pluing返回给cri的结果如下:
```
{
"cniVersion": "1.0.0",
"interfaces": [
{
"name": "eth0",
"mac": "xx:xx:xx:xx:xx:xx",
"sandbox": "/var/run/netns/xxx"
},
{
"name": "eth1",
"mac": "xx:xx:xx:xx:xx:xx",
"sandbox": "/var/run/netns/xxx"
},
{
"name": "flatxxxxxx",
"mac": "ab:cd:ef:11:22:33"
}
],
"ips": [
{
"address": "192.168.92.xx/24",
"interface": 0 # 代表上面的interfaces[0],即eth0
}
],
"routes": [
{
"dst": "0.0.0.0/0",
"gw": "192.168.92.254"
}
]
}
```
### **FAQ**
**Q:flat-plugin为什么基于ipvlan+ptp进行改造,而不是在`/etc/cni/net.d/flatcni.conflist`中直接在plugins中使用ipvlan+ptp?**
A:因为从ptp的源码看,它不能从PreResult中获取已分配的IP地址;它必须指定IPAM分配IP。简单说,就是ptp是不能作为第二个plugin。
****Q:Pod的双网卡名称eth0和eth1如何获取?****
A:eth0由cri传入,eth1在install-cni镜像通过环境变量配置,然后由install-cni配置到flatcni.conflist中指定
