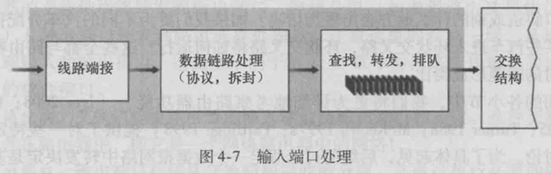

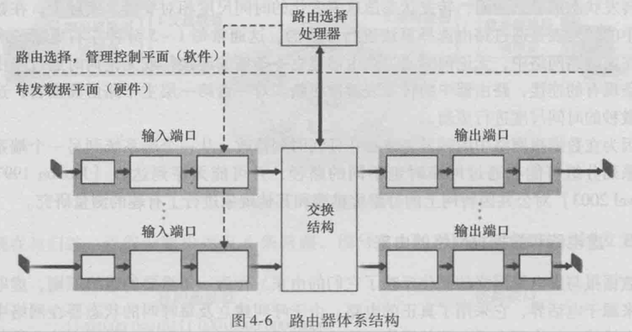

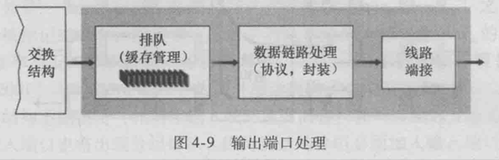

## 4.3 路由器工作原理 * 路由转发平面（Router Forwarding Plane）：转发功能。 * 路由控制平面（Router Control Plane）：路由选择功能。  输入端口、交换结构、输出端口和路由选择处理器。 ### 4.3.1 输入端口 转发表为三态内容可寻址储存器（Tenary Conten Address Memory，TCAM），搜索转发表的操作为纳米级别。  ### 4.3.2 交换结构 交换结构位于一台路由器的核心部位，使分组能够从一个输入端口移动到一个输出端口。 三种方式进行交换： * 经内存交换：CPU直接控制完成 * 经总线交换 * 经互联网罗交换 ### 4.3.3 输出端口 将分组推出路由器。  ### 4.3.4 何处出现排队 * 输入端口、输出端口：并且在路由器缓存耗尽时，新到达的分组将被丢弃，即丢包（Packet Loss）。 * 交换结构：输出端口竞争，多个分组抢夺一个输出端口时，会发生线路前部（Head-of-the-Line，HOL）阻塞。 主动队列管理（Active Queue Management）： * 分组调度原则（Packet Schedule）：选择输出队列中的分组推出路由器，为分组提供服务质量保障（Quality-of-Service Guarantee） * 先来先服务（FCFS） * 加权公平排队（WFQ） * 随机早期检测（Random Early Detection，RED）：选择需要丢弃的分组，输出队列维护一个加权平均值区间minth-maxth * 当分组长度大于maxth则丢弃 * 当分组长度小于minth则进入输出缓存 * 当分组长度位于minth与maxth之间，则概率性丢弃 ### 4.3.5 路由选择控制平面 分布式的，不同部分执行在不同的路由器上并且通过彼此发送报文进行交互。
