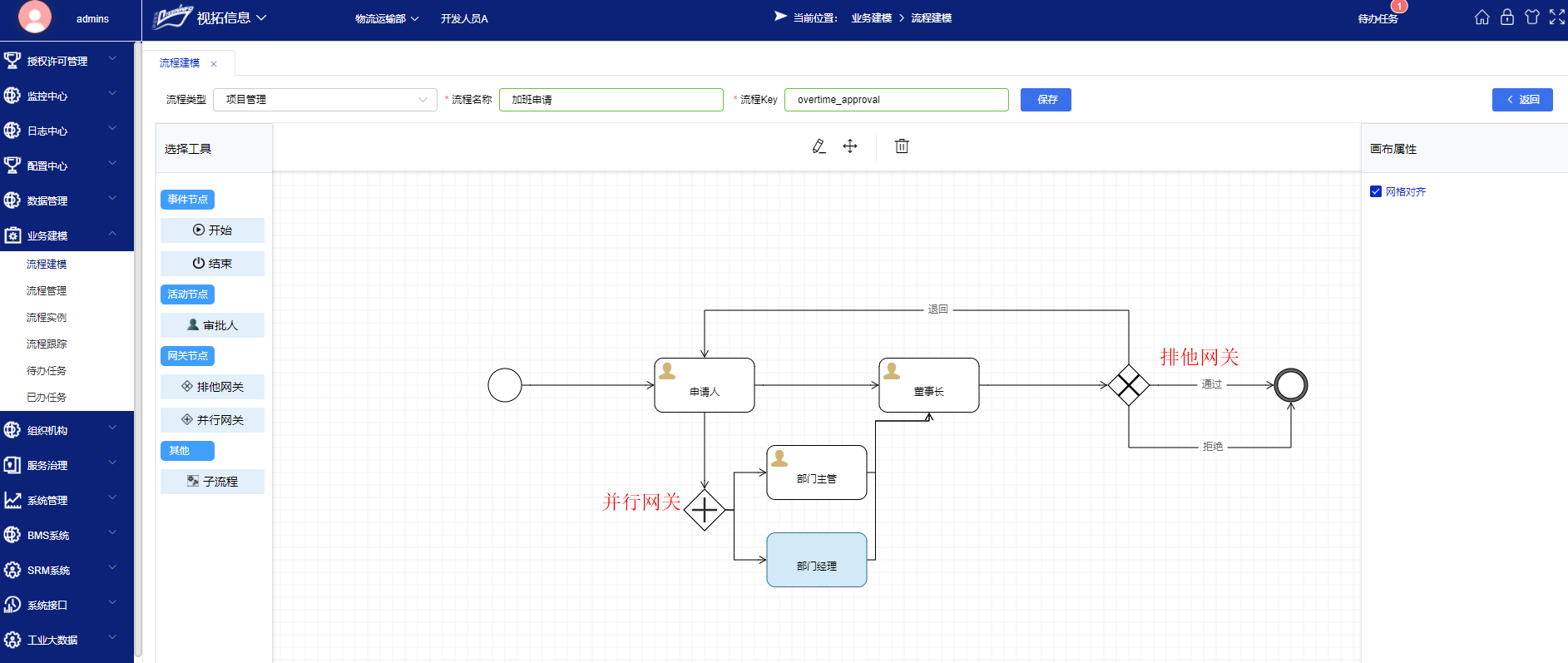

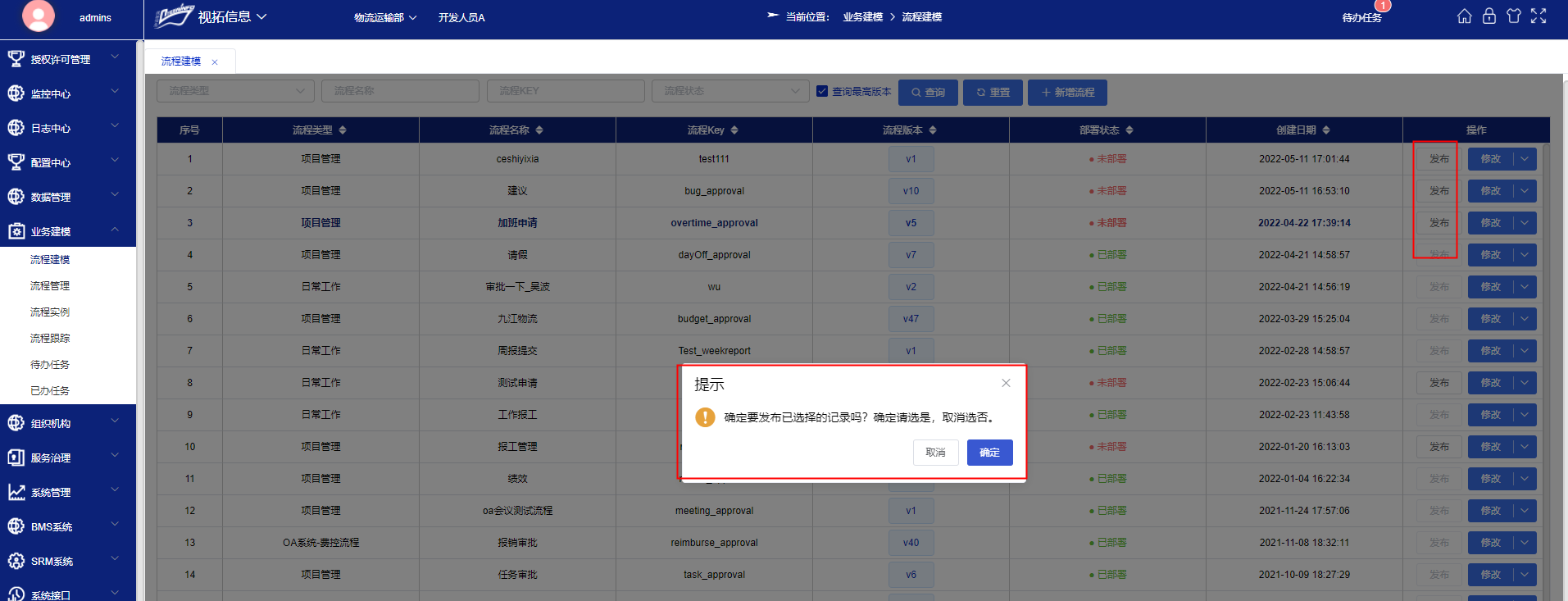

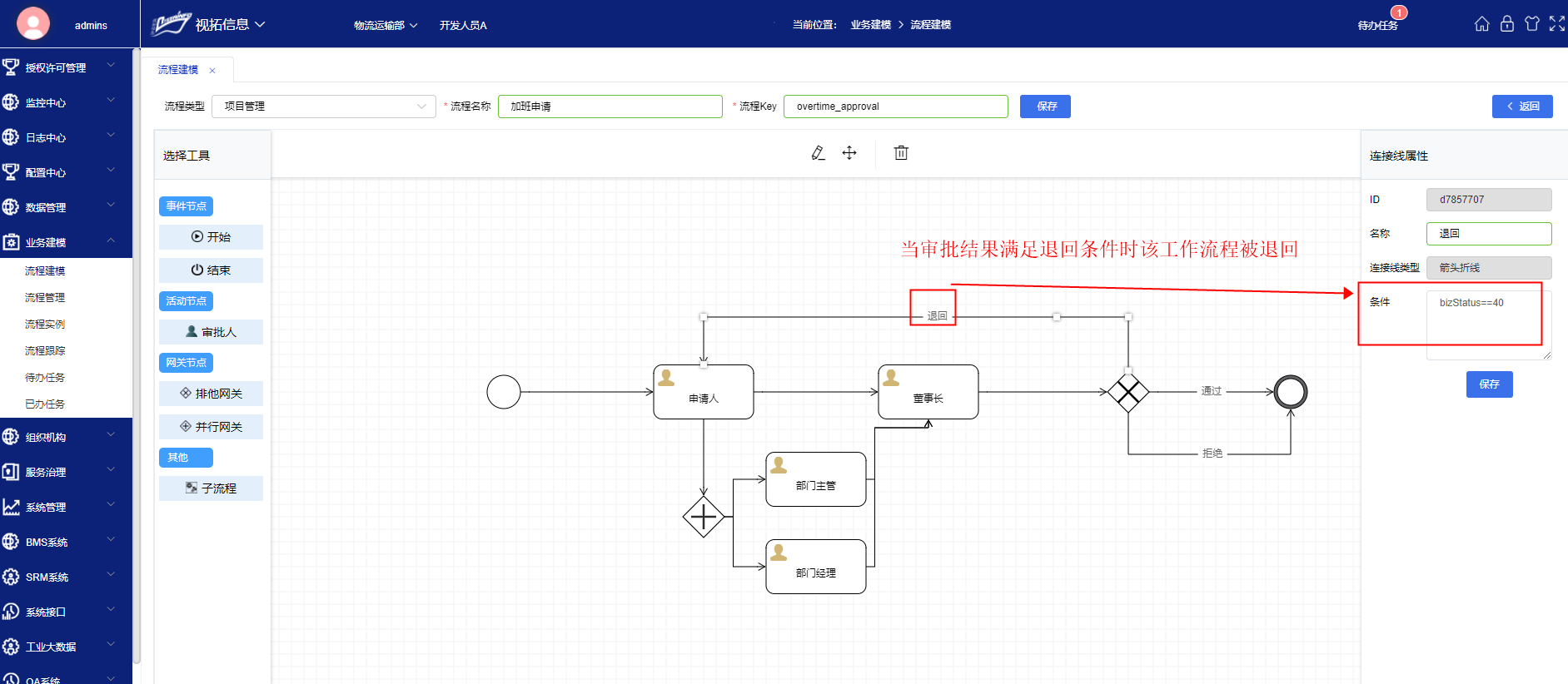

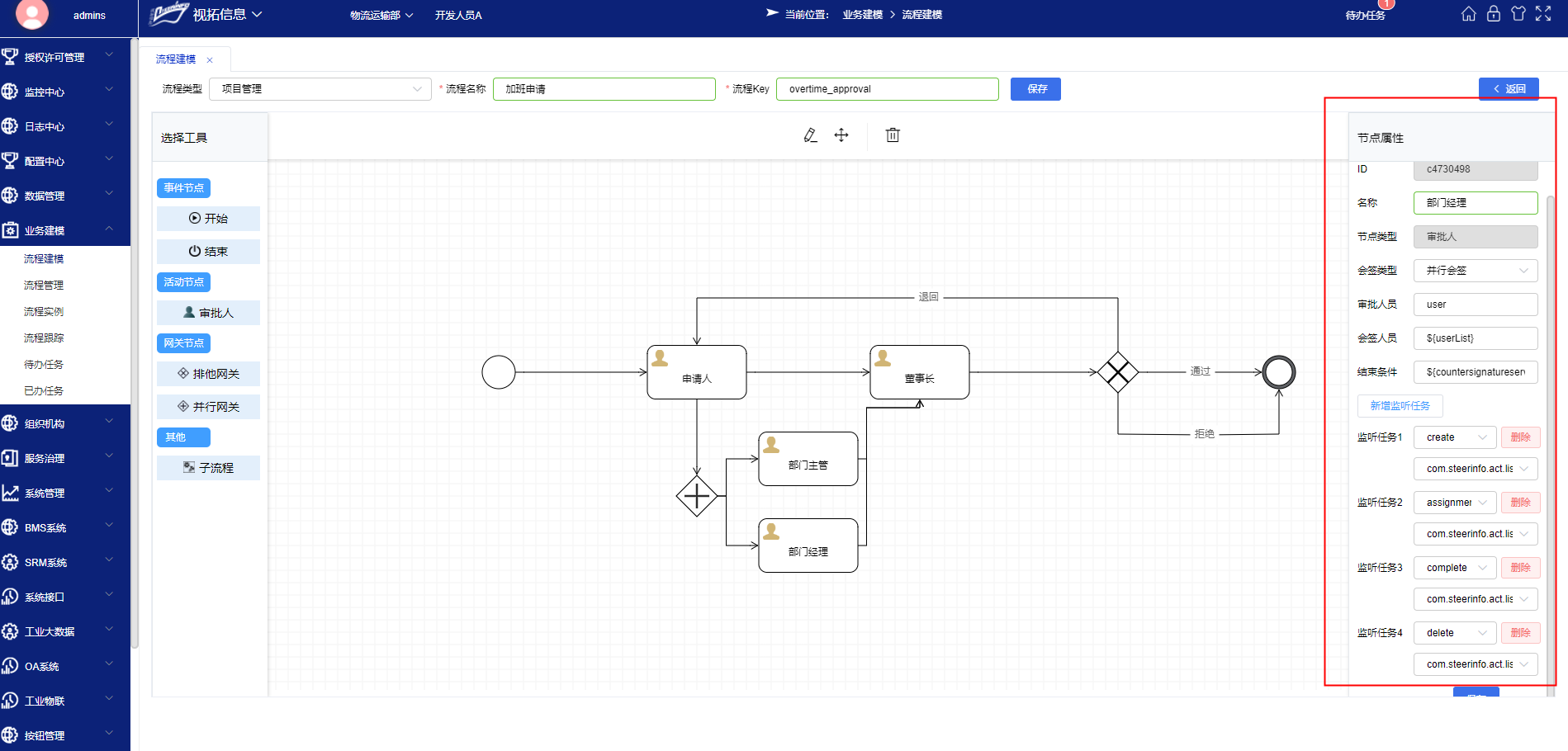

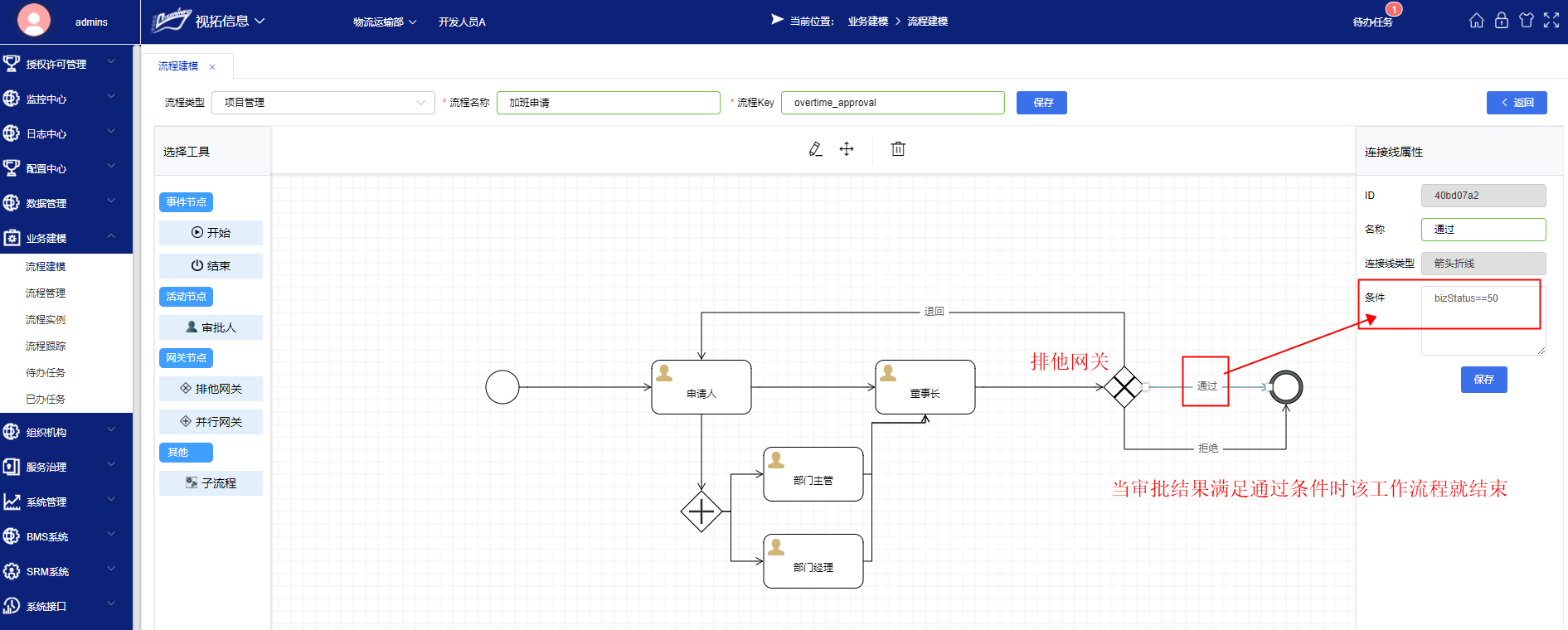

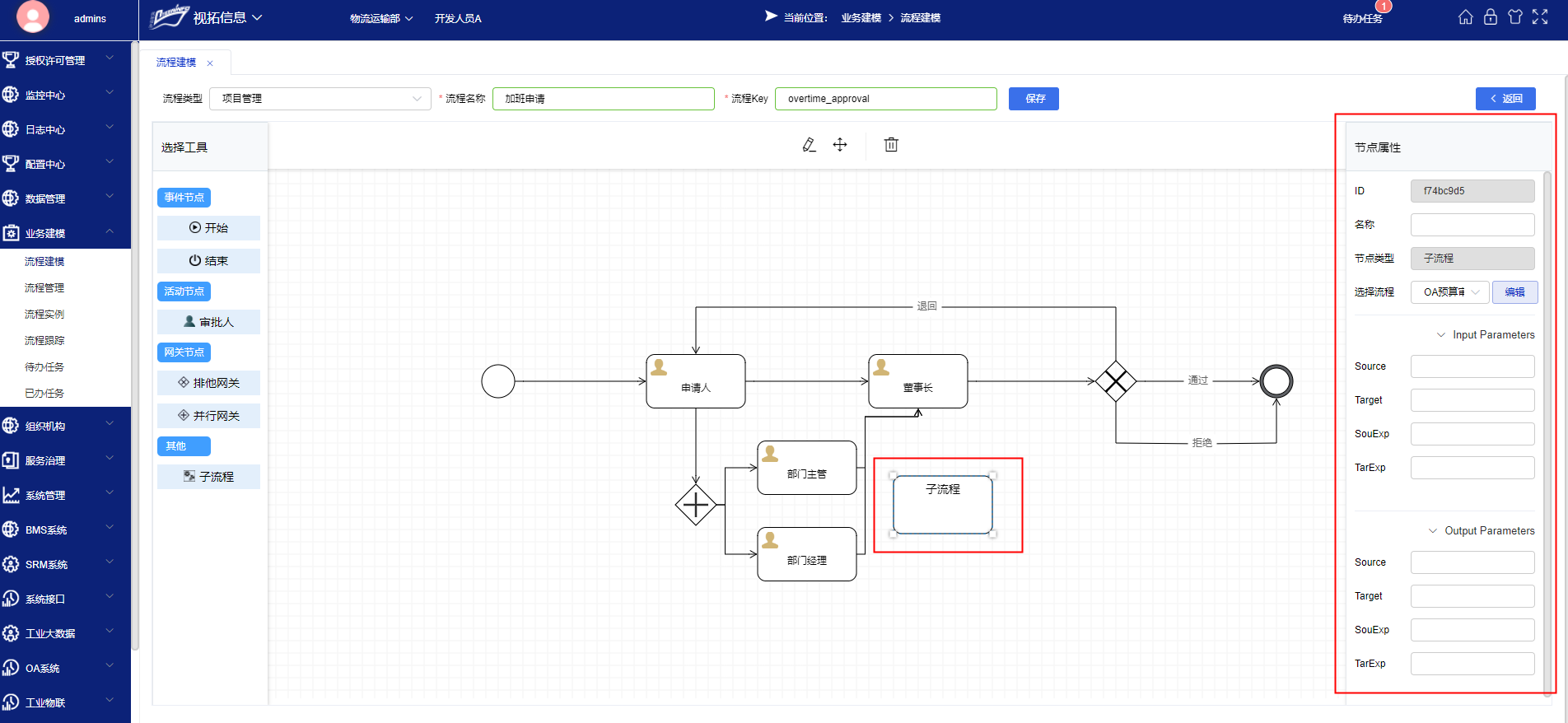

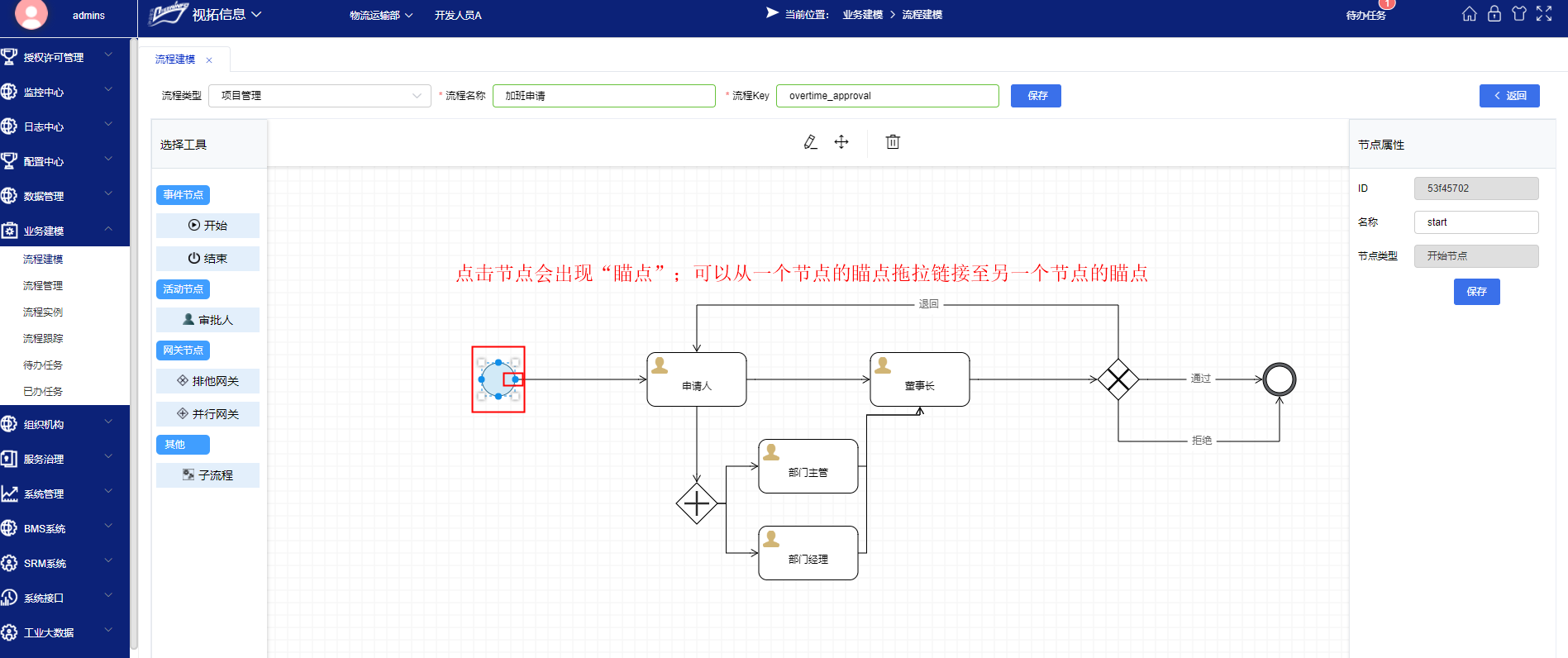

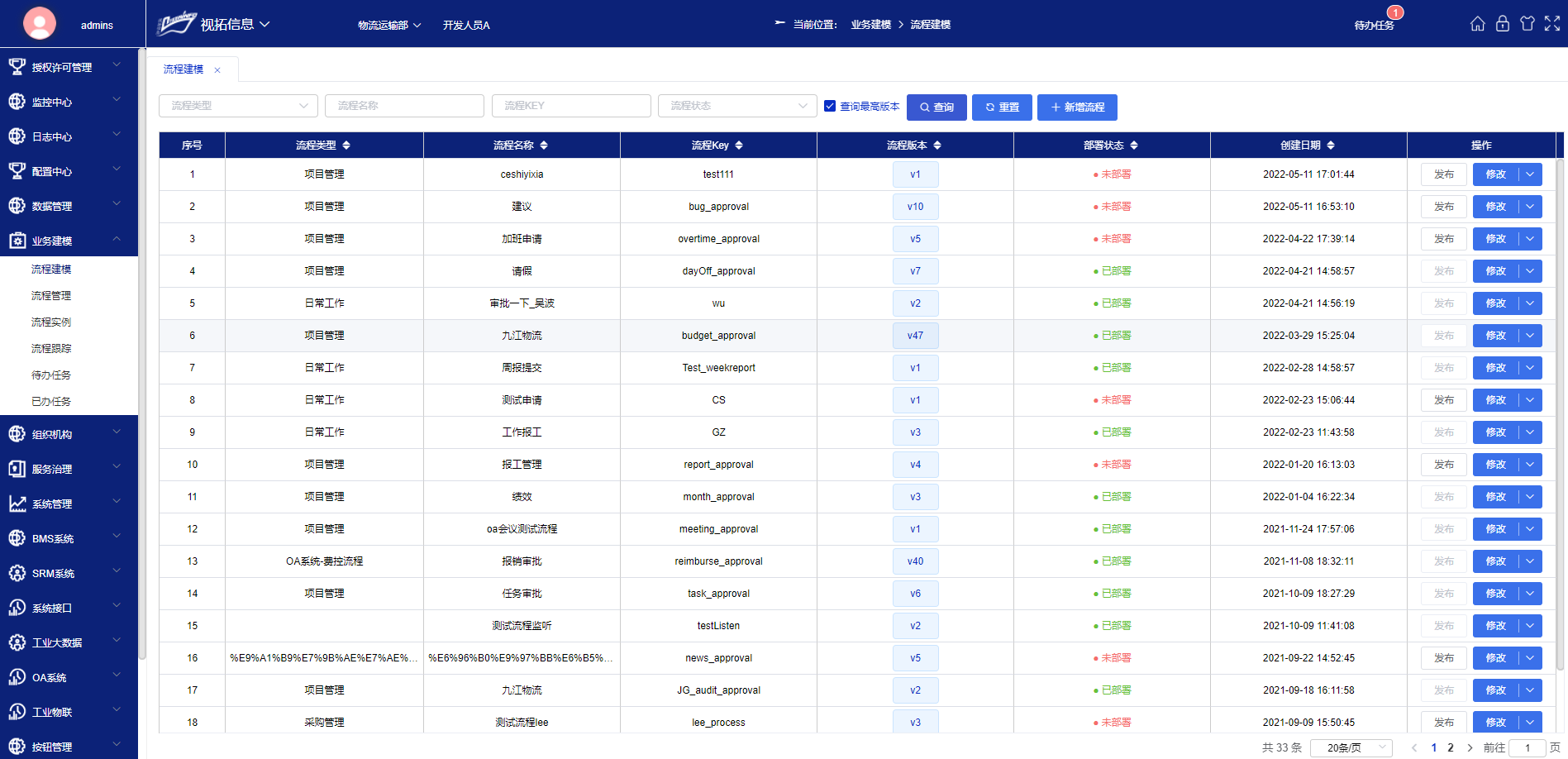

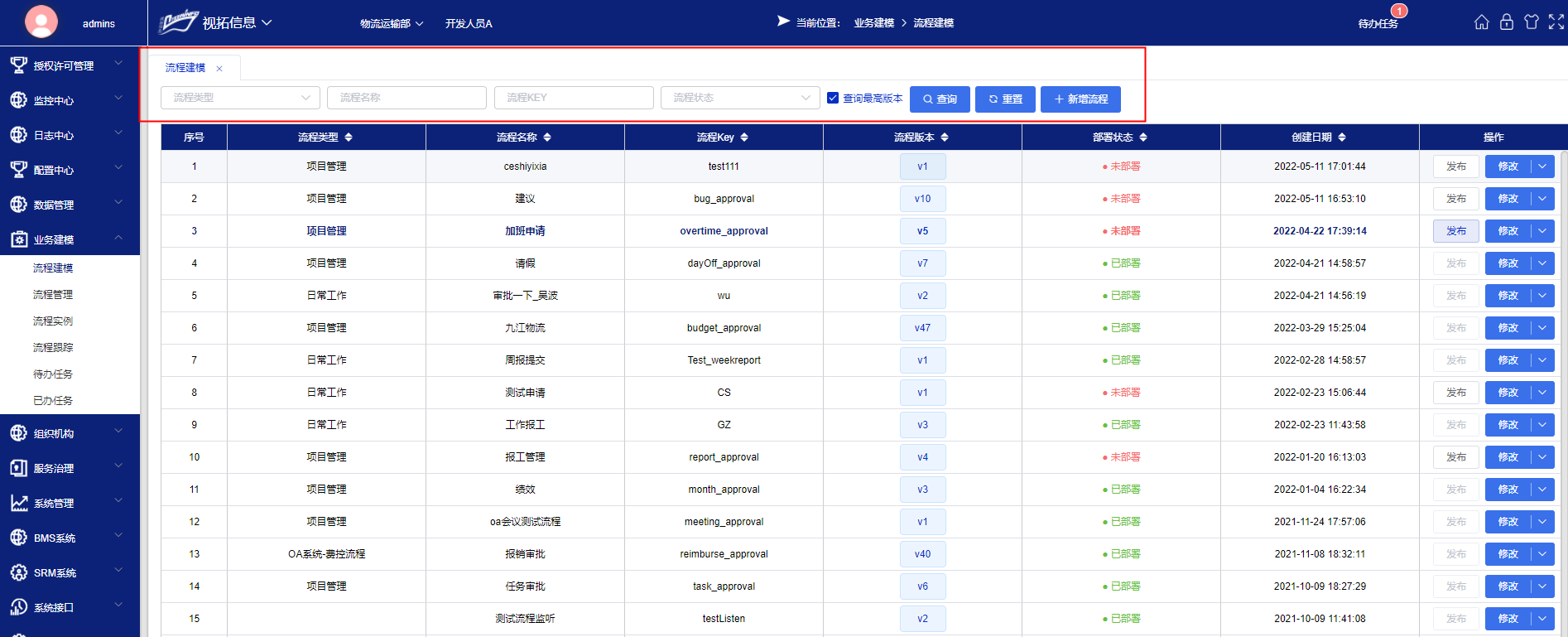

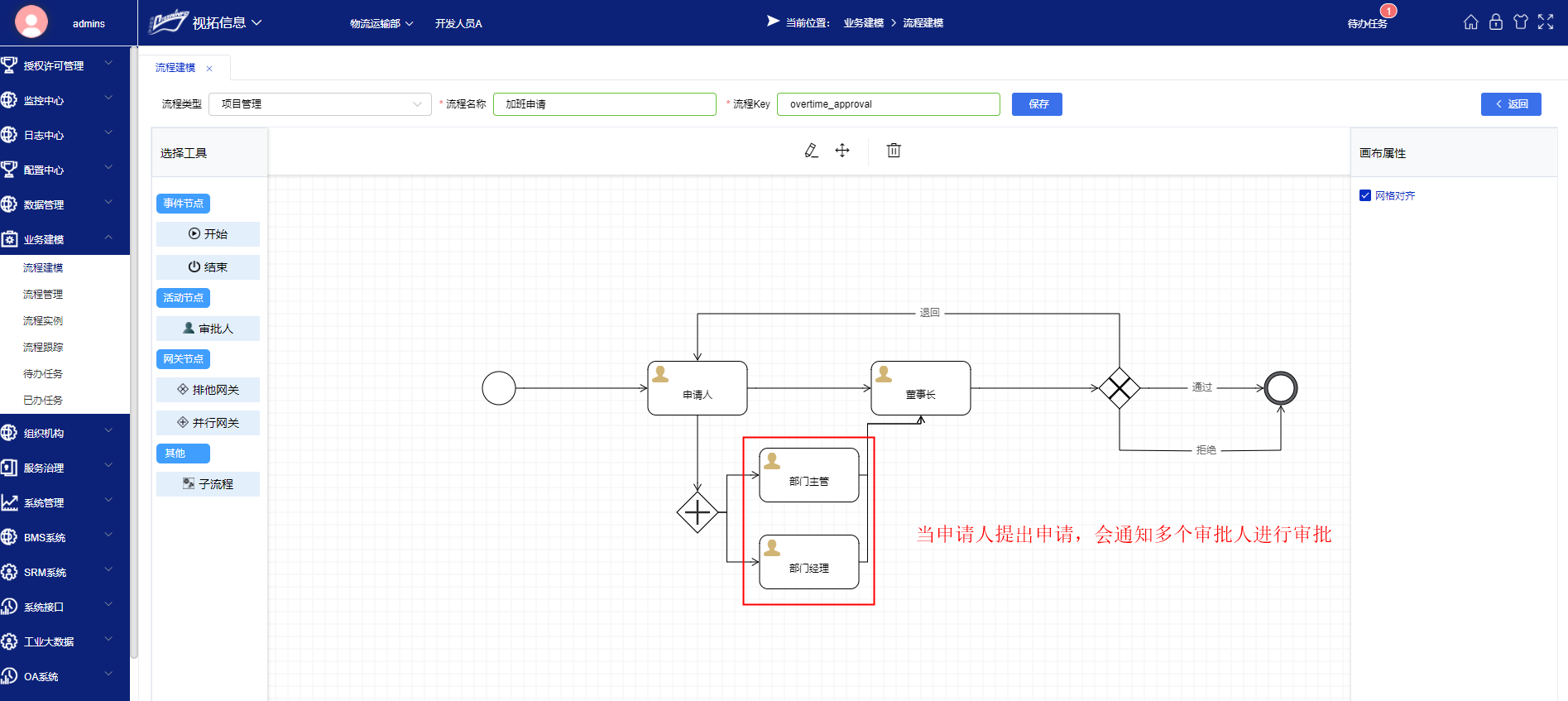

# 1 流程建模 流程建模：业务功能的工作流通过流程图的方式建立起来（流程图控制业务逻辑、业务走向及业务的扭转是怎么实现）。  ## 1.1 新增/编辑流程 点击“新增流程”按钮进入新建流程建模界面；如下图所示：  画布左边区域：选择工具拖动到画布任意位置。 鼠标移至节点上方：出现锚点，选择任意锚点拖动至相关节点锚点与之连接。  点击节点/连接线：在画布右边区域编辑相应的连接线属性的名称和条件。 事件节点开始、结束：一个业务流程必须有开始和结束节点。 审批人：审批职务、审批用户至少选取一个，若两个都选且都为具体值时以审批用户为准。 排他网关：设置不同条件控制业务流程的结果走向（只有一个结果）。   并行网关：一个申请请求可以输出多个结果走向（添加并行网关，必须在需要添加该网关的流程步骤的前后都放置并行网关节点，即该网关只能成双出现，不可单独使用）。  子流程：当业务主流程需要扩展时，可添加子流程进行业务扩展。 添加子流程：可在右边编辑区域选择已有流程作为子流程，也可选择新建进入子流程操作页面新建一个流程作为子流程。当已选流程时，按钮切换为编辑模式，可对已选子流程进行编辑修改。 子流程参数：选择子流程点击后，右边节点编辑区下方会出现参数编辑区，如需要设置相应参数或表达式，可点击input Parameters/Output Parameters展开输入框进行自定义设置。 子流程特别说明： 不论input或是output参数，特定输入规则如下： \*  source与target对应，souExp与tarExp对应，对应的两者需要成对出现，缺一不可。 \*  如需要输入多个参数或表达式，以逗号隔开。同时满足1需求，对应的个数需对应。  会签任务：当选择会签任务时，则不再需要输入审批职务与审批用户，取而代之是审批人员、会签人员、结束条件，其中审批人员与会签人员都是参数名称，会签具体传值则需要开发人员根据实际需求在页面传值（例如：会签人员参数名为userlist，则在发起流程的页面中需要传userlist为一个实际的用户列表，审批时审批用户user会从会签人员中取值）。 具体调用的会签任务取决于结束条件，默认值为${countersignatureservice.complete(execution)}，如后台人员提供新的会签任务，可自行修改。会签任务要求必须添加create\\complete类型监听。 可在节点多次新增监听事件，默认create、assignment、complete、delete四类事件与监听器，用户也可根据需求自定义创造添加。如下图所示：  ## 1.2 流程发布 只有流程发布了，这个工作流的业务才能正常工作。选择状态是“未部署”的流程，点击“发布”按钮进行发布；如下图所示：  ## 1.3 流程查询 可以根据流程类型、流程名称、流程KEY、流程状态、最高版本进行过滤查询。 最高版本：每一次修改流程都会自动迭代一个版本；默认使用最高的版本流程。
