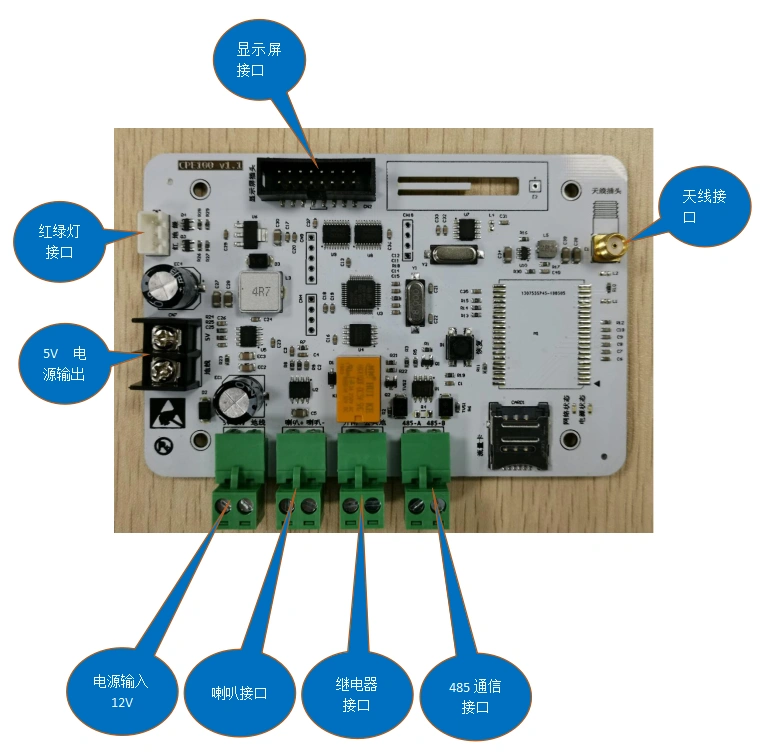

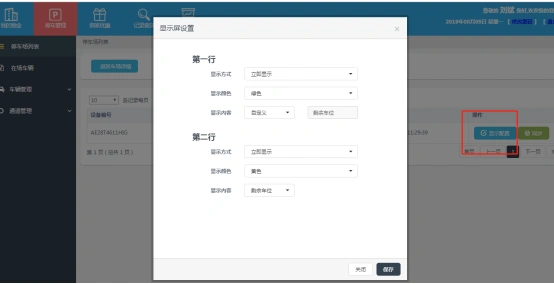

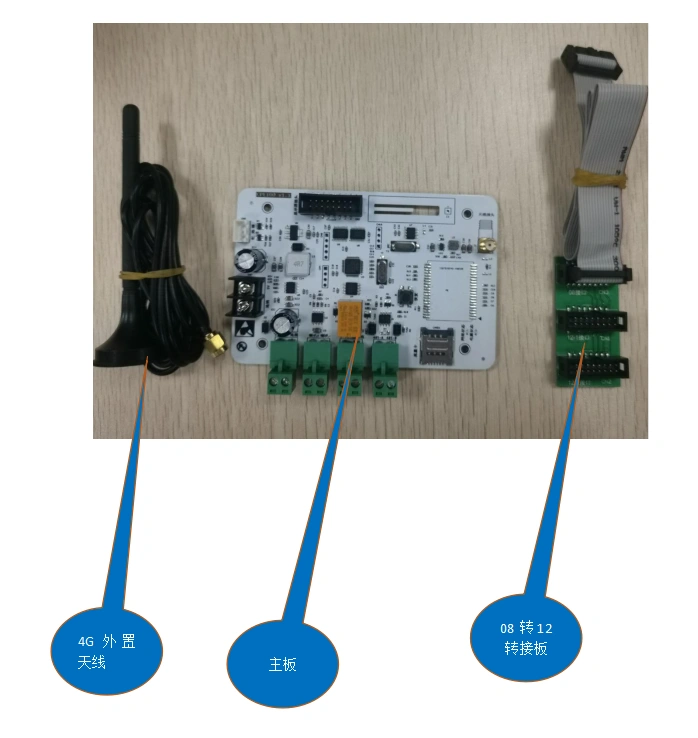

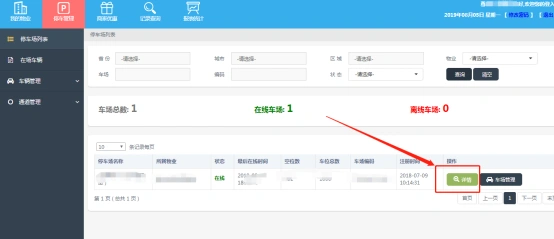

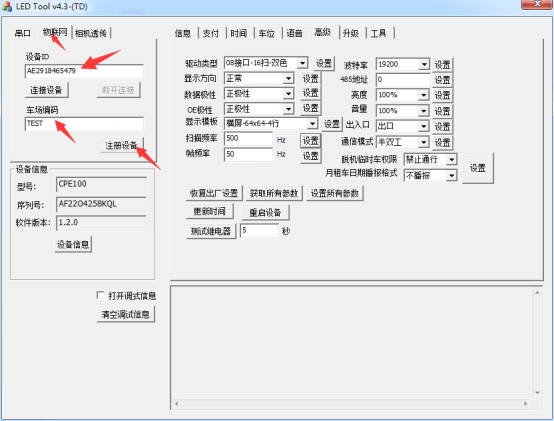

备注：开通云平台的车场才能使用此功能 ### **余位屏控制板基本电性**规格 工作电压: 12V 静态电流: ≤200毫安 (无外部负载) 工作温度范围: -20C ~ 80C 显示屏扫描频率: 30HZ~1KHZ 5V输出电源: 4.75V~5.25V最大输出电流4A。 ### **应用场合**: ª 免布线云停车系统。 ª 无线余位显示屏 ª 无线诱导屏。 ### **支持模组型号**及最大支持**尺寸**: | | | | | | | | | --- | --- | --- | --- | --- | --- | --- | | | | | **接口类型** | **扫描\*\*\*\*类型** | **颜色\*\*\*\*深度** | **最大\*\*\*\*分辨率** | **显示\*\*\*\*模组** | | **备注** | | 08接口 | 16分之一 逐行扫描 | 2位(4色） | 64\*64 | P4.75单双色 | 1个口串联 | | | 8分之一 逐行扫描 | 2位(4色） | 64\*64 | P4.75单双色 | 1个口串联 | | | | 12接口 | 4分之一 Z行扫描 | 2位(4色） | 32\*160 | P10单色 | 2个串口串联 | 需要加转接板 | ## **主板接口说明：**  ## **配件说明**：  # **安装说明** 1.**将天线**连接**到主板的**天线端子上，扭紧即可。  2.**连接显示屏到主板的显示屏接口**。**需要注意的是如果显示屏接口**是12接口，需要**通过**转接板连接。  3.**连接12V电源**到主板上  4.**上电显示屏**,等待连接网络\*\*\*\*，连接**成功**之后，**界面**会显示默认的广告语。  **5.在平台开通一个车场，开通后，记录车场编码** 6.**注册设备** A. 打开LED Tool工具。 B. 选择物联网界面。 C. 输入设备ID，从主板上的标签查看。 D. 点击连接设备，连接成功之后，会在下方显示出设备信息。 E. 输入云平台的车场编码 F. 点击注册设备  7.**登录云平台，进入车场管理，点击车场详情**  拖动至下发，点击【余位屏】  点击【显示配置】可对余位屏的内容进行设置，配置后，点击【同步】即可
