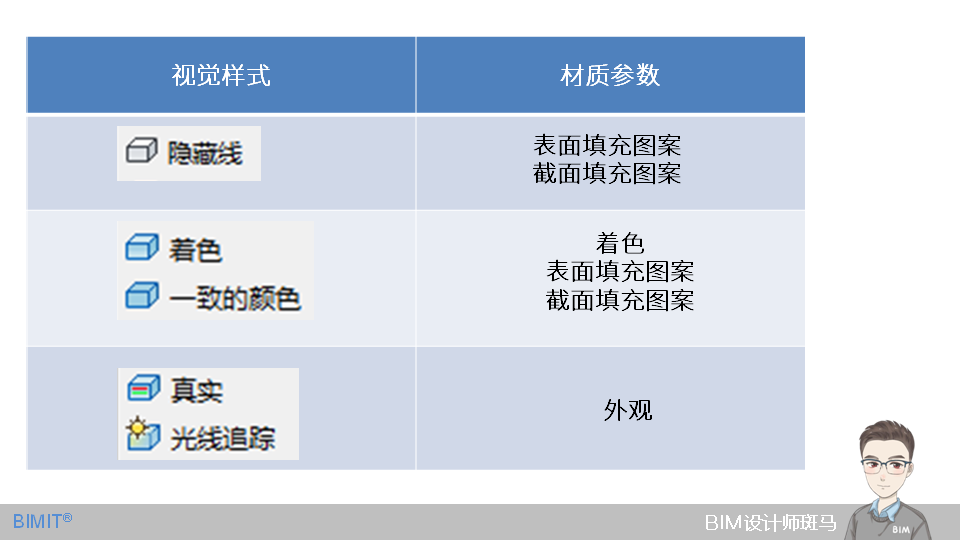

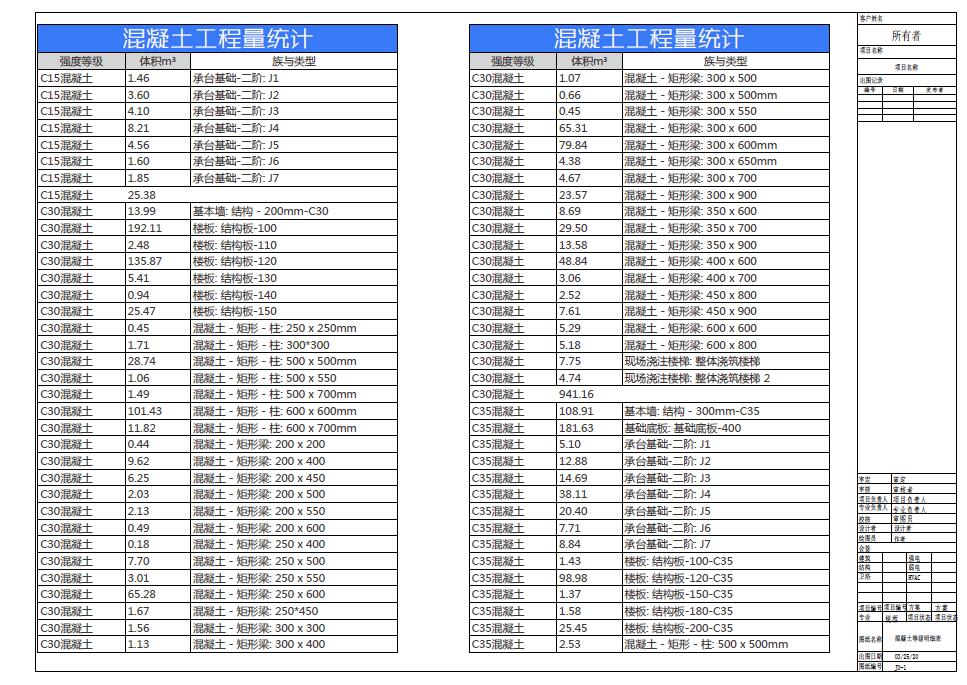

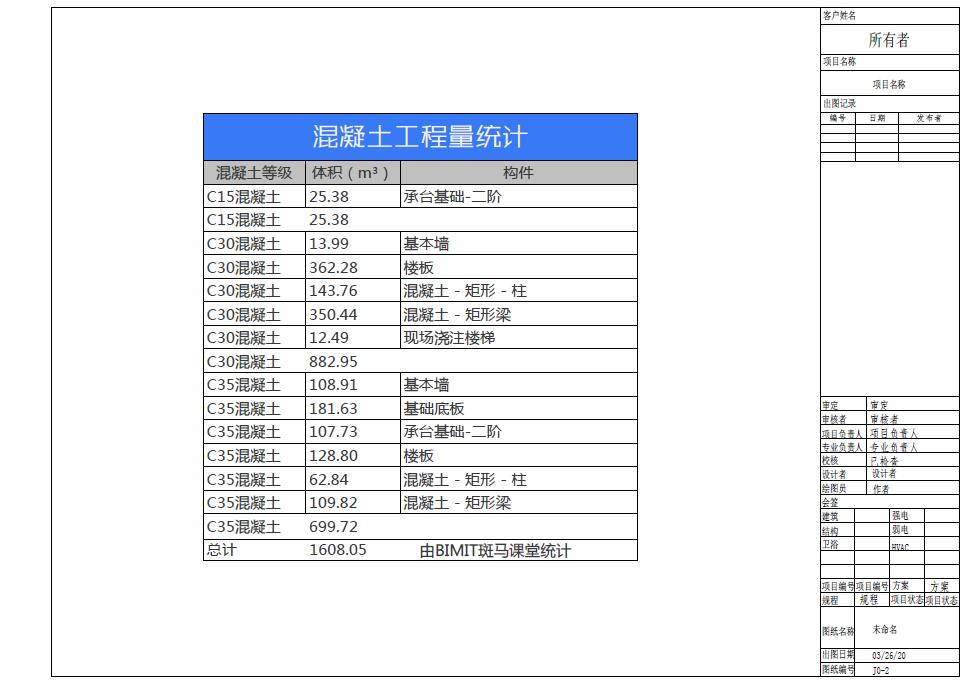

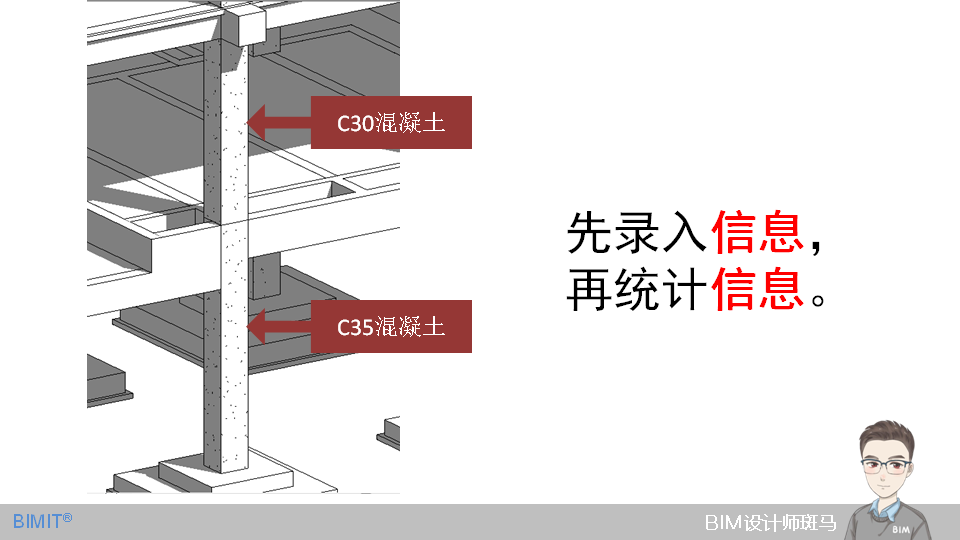

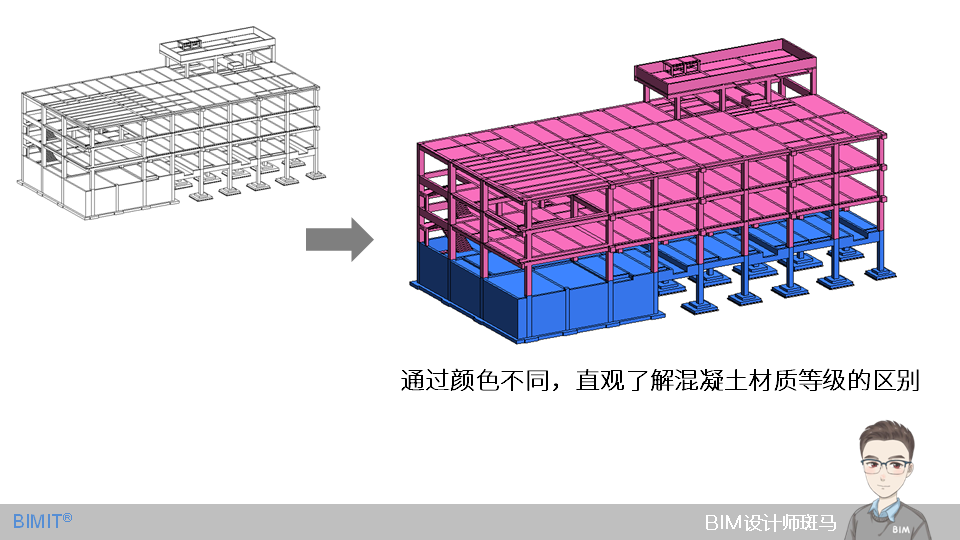

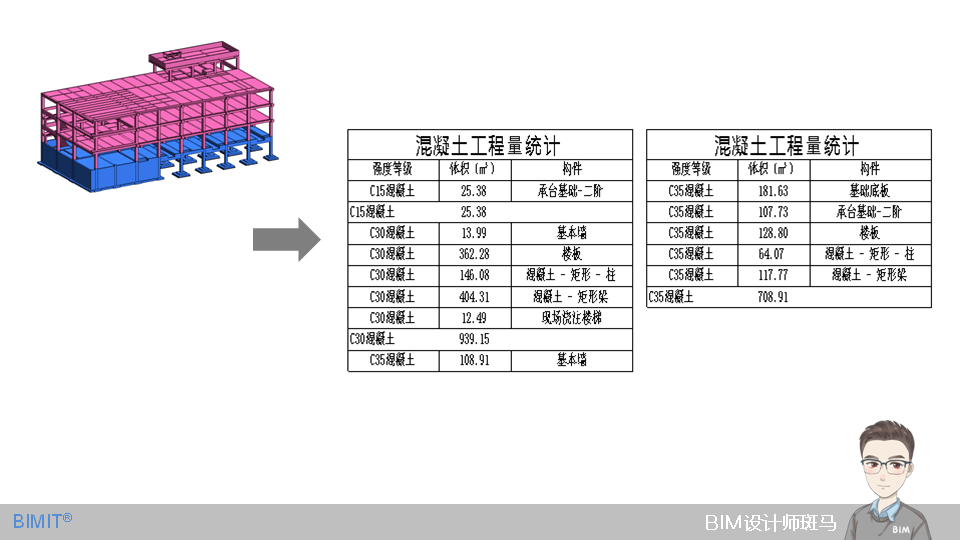

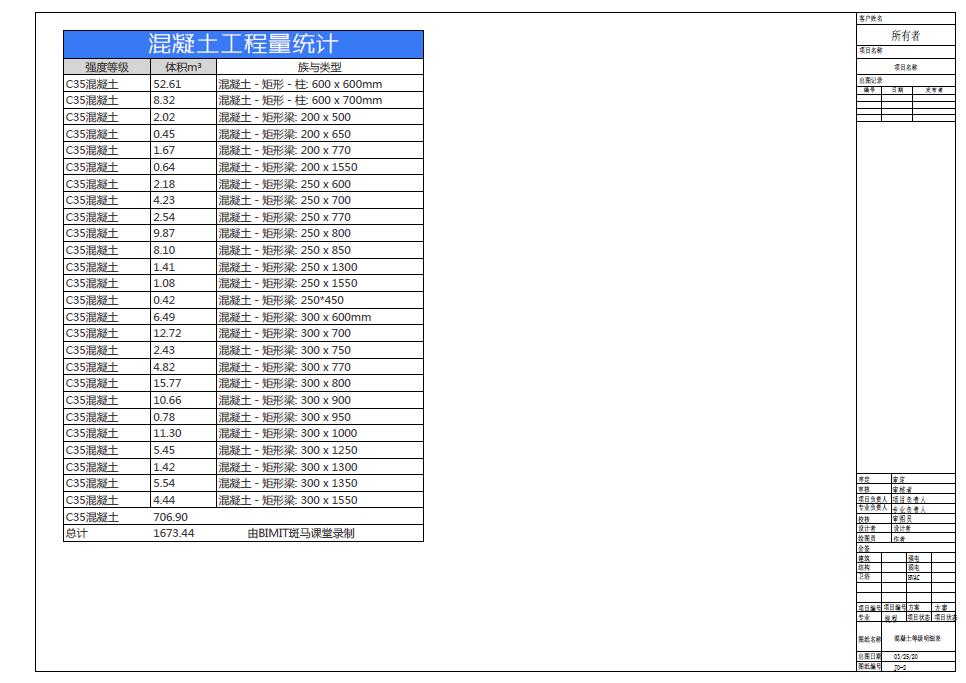

[TOC] # 7-1 材料统计的流程 | | 内容 | 时间点 | | :---: | :--- |:---: | | 重要 | 思路:先添加信息,再统计信息 |1分45秒 | 了解| “材质浏览器”的介绍|4分02秒 |重要|新建材质,添加材质|5分29秒 |Tips|通过复制“材质名称”,可快速添加材质| 6分07秒 |重要|用“材质提取”来统计材质的体积|7分39秒 |-|步骤1:按“材质名称”排序成组 |-:|步骤2:显示"页脚" |-|步骤3:设置“格式”,“在图纸上显示条件格式”为“计算总数” ![](https://img.kancloud.cn/d6/a0/d6a00c2c1f17eddfb7f49d55b8eeae7b_960x540.PNG) ![](https://img.kancloud.cn/1d/01/1d017f81f499e2c5b944976a6d0eafb0_960x540.PNG) ***** # 7-2 材质的参数及显示 | | 内容 | 时间点 | | :---: | :--- |:---: | |重要|参数:“表面填充图案”和“截面填充图案”|1分32秒 |重要|参数:“着色颜色”|3分36秒 |重要|参数:“外观”|4分56秒 |了解|外观库的使用|5分50秒 |Tips|如果调整外观颜色没变化,那么要降低参数“图像褪色”|7分55秒 |Tips|复制出来的材质需要再点击“复制此资源”,才能独立调整|8分42秒 ![](https://img.kancloud.cn/49/32/49321492df291aa3dcbcc51e77b33094_960x540.PNG) ***** # 7-3 材质的添加 | | 内容 | 时间点 | | :---: | :--- |:---: | |重要|柱的材质|0分10秒 |重要|梁的材质|1分32秒 |重要|楼板的材质|2分53秒 |Tips|“对象样式”中统一调整<按类别>的材质|5分58秒 |重要|墙的材质|6分51秒 |重要|楼梯的材质|7分44秒 |重要|结构基础的材质|8分46秒 ![](https://img.kancloud.cn/55/76/5576dc49c7642515f3a30239e24a4433_960x540.PNG) # 7-4 统计材质明细表(排版 / 格式 / 打印) | | 内容 | 时间点 | | :---: | :--- |:---: | | 重要 | 创建“多类别”材质明细表 |0分50秒 |Tips| 明细表的显示状态,要拖拽到图纸中确认|3分57秒 |Tips| 楼板应为“结构板”,自动扣减后,混凝土量才准确|5分54秒 |了解| 明细表的格式(标题、页眉、文字字体、背景着色)|6分38秒 |重要| 打印PDF设置(缩放匹配、页面位置等)|12分56秒 |了解| 明细表的拆分及打印|14分02秒 ![](https://img.kancloud.cn/8d/36/8d363951231c83c16d6d7056c5fa4cd7_960x540.PNG) ![](https://img.kancloud.cn/fc/aa/fcaaf4ce22108002947f755102102471_968x686.jpg) ***** ## 扩展内容:长明细表的拆分图纸打印 图纸1: ![](https://img.kancloud.cn/54/16/54164bb954de062515091c950146b27a_967x685.jpg) 图纸2: ![](https://img.kancloud.cn/24/f7/24f73f8b63f8813123e2fd11fdaa811a_966x683.jpg)
