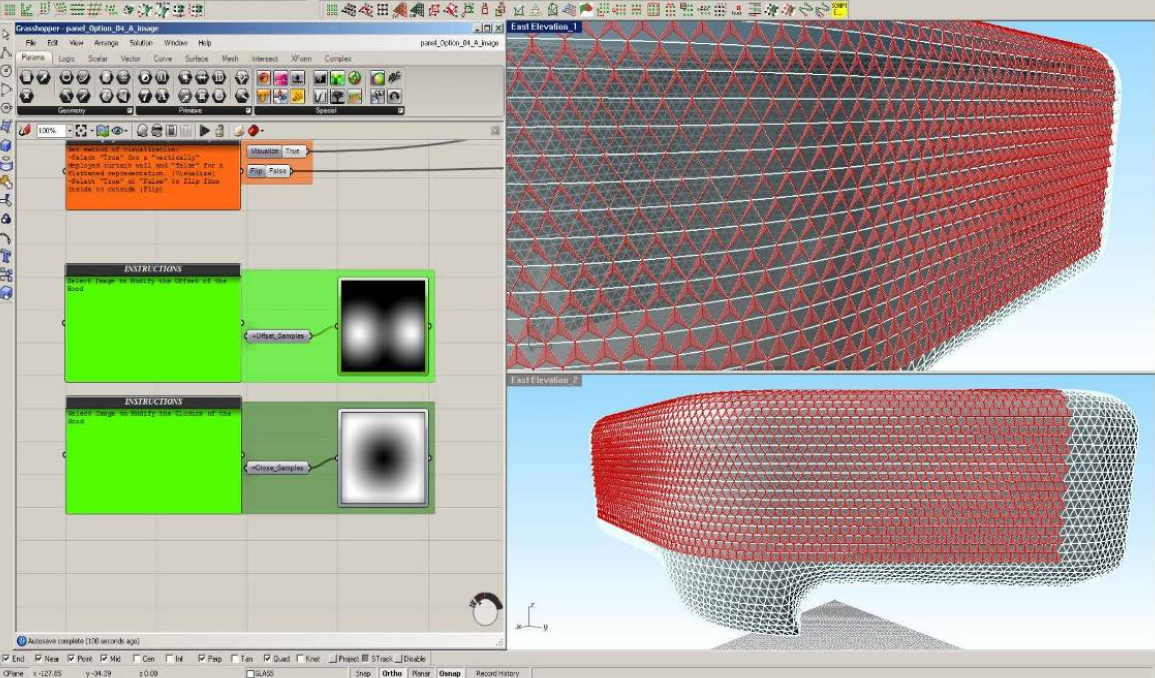

这个就涉及到你的工作流了,其实并不是什么神秘的事情。主要看你是擅长cad还是revit等bim软件。 第一种比较简单的,你就想想你平常su模型建好了之后怎么出平立剖?就直接模型导出线稿,然后进cad深化呗。这是最简单的一种,方法就是make2d呗,所谓剖面就是竖起来的平面,一个道理,可以看下这节课,就知道什么逻辑了: [Rhino各种剖面绘制技巧详解](http://www.rhinostudio.cn/goods/show/917?targetId=1059&preview=0) 一些细节的,建筑的平面的门窗之类的,可以make2d出线稿,进cad用天正深化就行,和su一个方式。 第二种,借助rhino里的一个插件,VisualARQ进行出图,号称rhino里的天正,但是其实是rhino里的小bim,可以直接建立带有信息的模型,然后生成图纸,只不过这个图纸比较简陋,只能满足方案前期的设计要求,而且模型大了会很卡,具体可以参考这节课: [VisualARQ2.0实战教学之希腊六面住宅全建模](http://www.rhinostudio.cn/goods/show/1416?targetId=1817&preview=0) 第三种,也是目前最高级的一种,就是结合BIM软件,把模型利用各种方式导入诸如Revit或者Archicad等bim软件当中,协同操作,这也是目前复杂项目比较主流的一种方式,目前rhinoinside出来的,可以很方便的记性数据传输,让revit根据rhino的模型数据重新,且自动的生成模型,细节在revit等bim软件里深化,从而辅助出图。可以参考参数化凯同学的课: [【Rhino.Inside】Rhino到Revit的工作流](http://www.rhinostudio.cn/goods/show/2061?targetId=2107&preview=0) 这种方式其实很早之前就有了,比如这个南澳大利亚健康中心的项目,就是10年左右rhino结合revit的,各取所需,让每个软件干自己擅长的事儿: [RH+TS+GH+Revit协同立面深化--Bagot\_ResponsiveFacadeDesign](http://www.rhinostudio.cn/goods/show/1078?targetId=1246&preview=0) ![](http://sce5a0b6c0d3wf-sb-qn.qiqiuyun.net/files/course/2021/08-22/231100451681606708.png) ![](http://sce5a0b6c0d3wf-sb-qn.qiqiuyun.net/files/course/2021/08-22/231111fef420881688.png) 这类项目挺多的,上海中心也是rhino+revit的组合。在高级点,就是和digital project来配合了,那这个时候项目就复杂到图纸也无法表达,就必须用模型来辅助施工了,比如zaha和盖里的一些项目,国内比如凤凰传媒中心。
